Кількість ізольованих струмопровідних жил, шт..

2, 3

Номінальна змінна напруга кВ частотою 50 Гц

0,66/1,0

Номінальний перетин жил, мм2

1,5; 2,5

Конструкція ВВГ нг

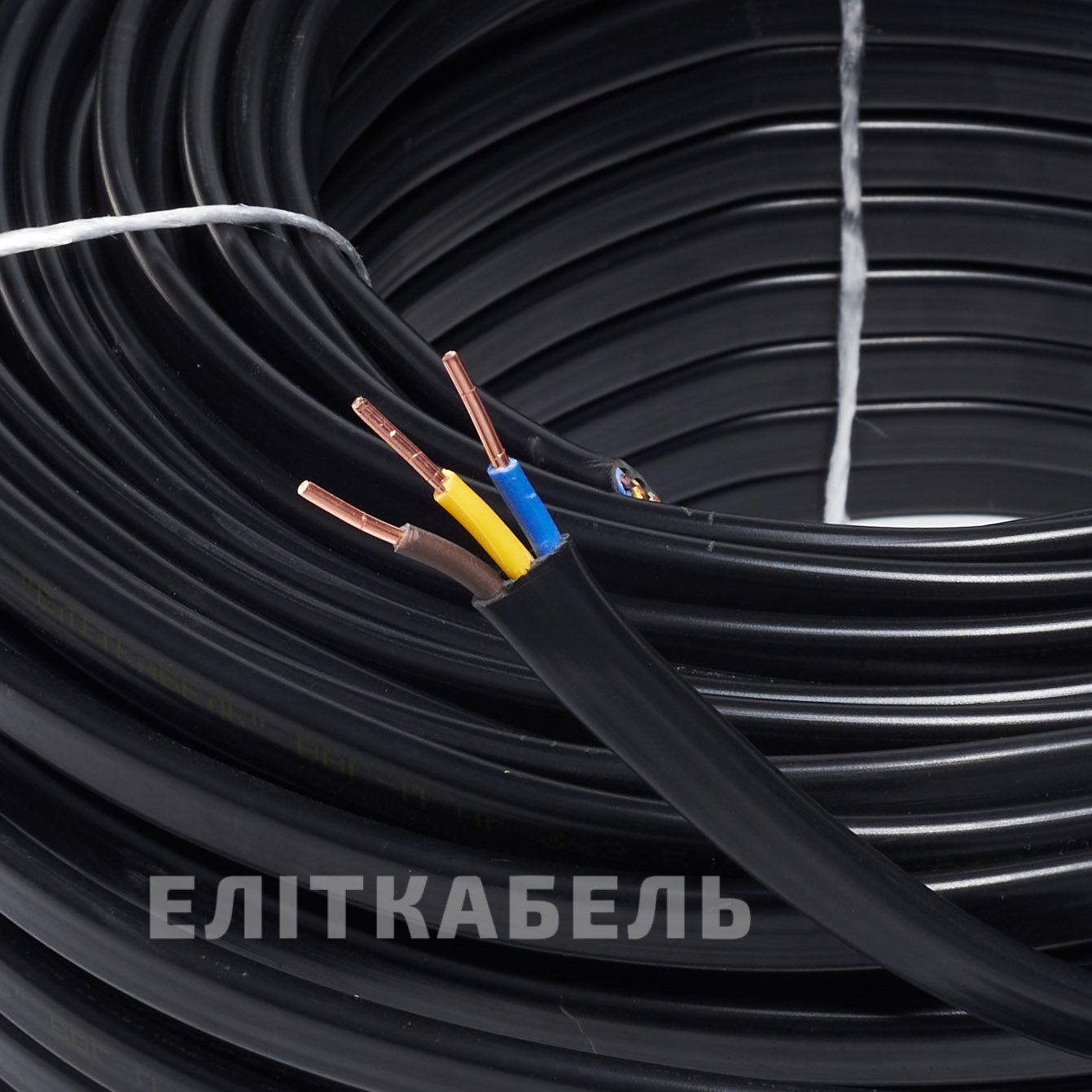

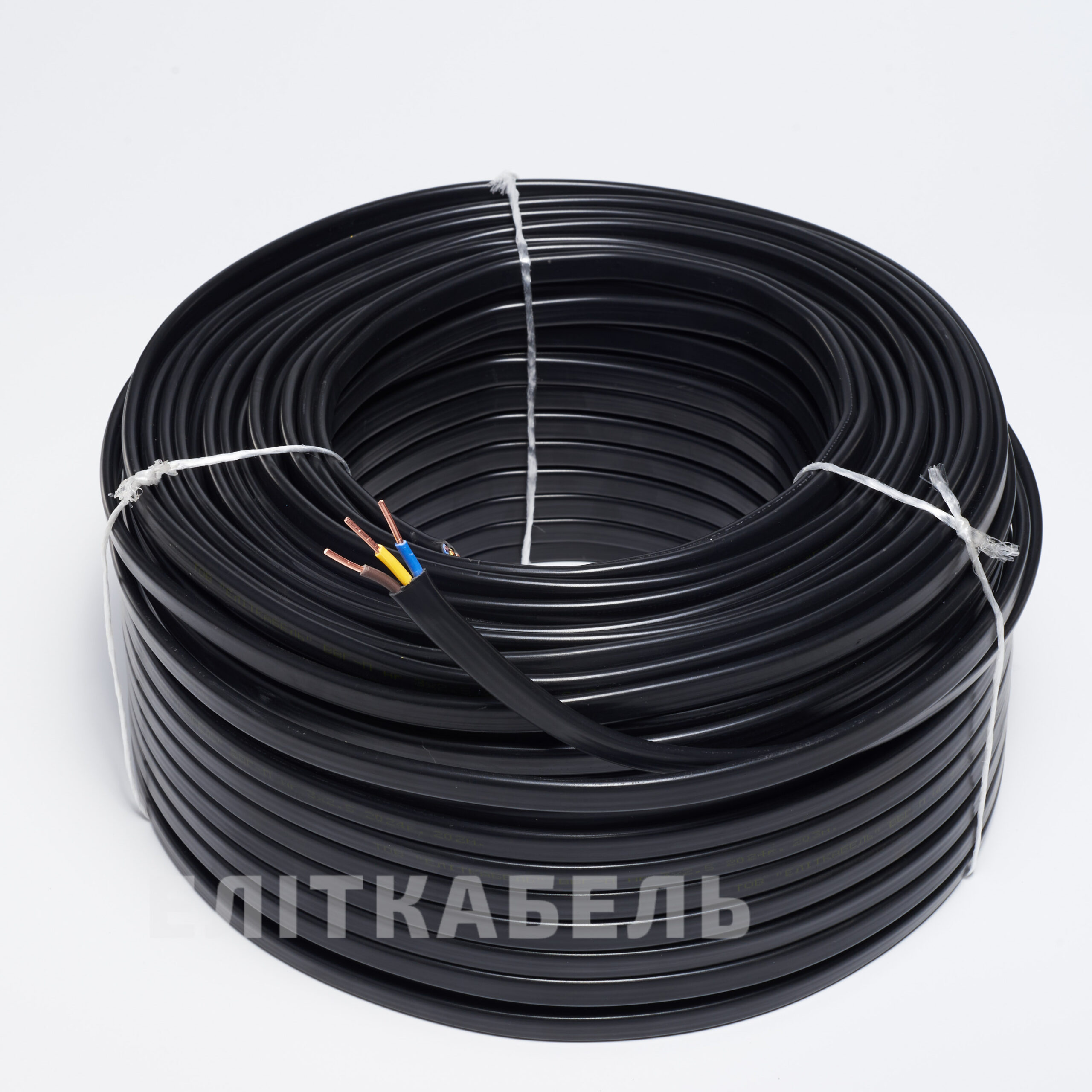

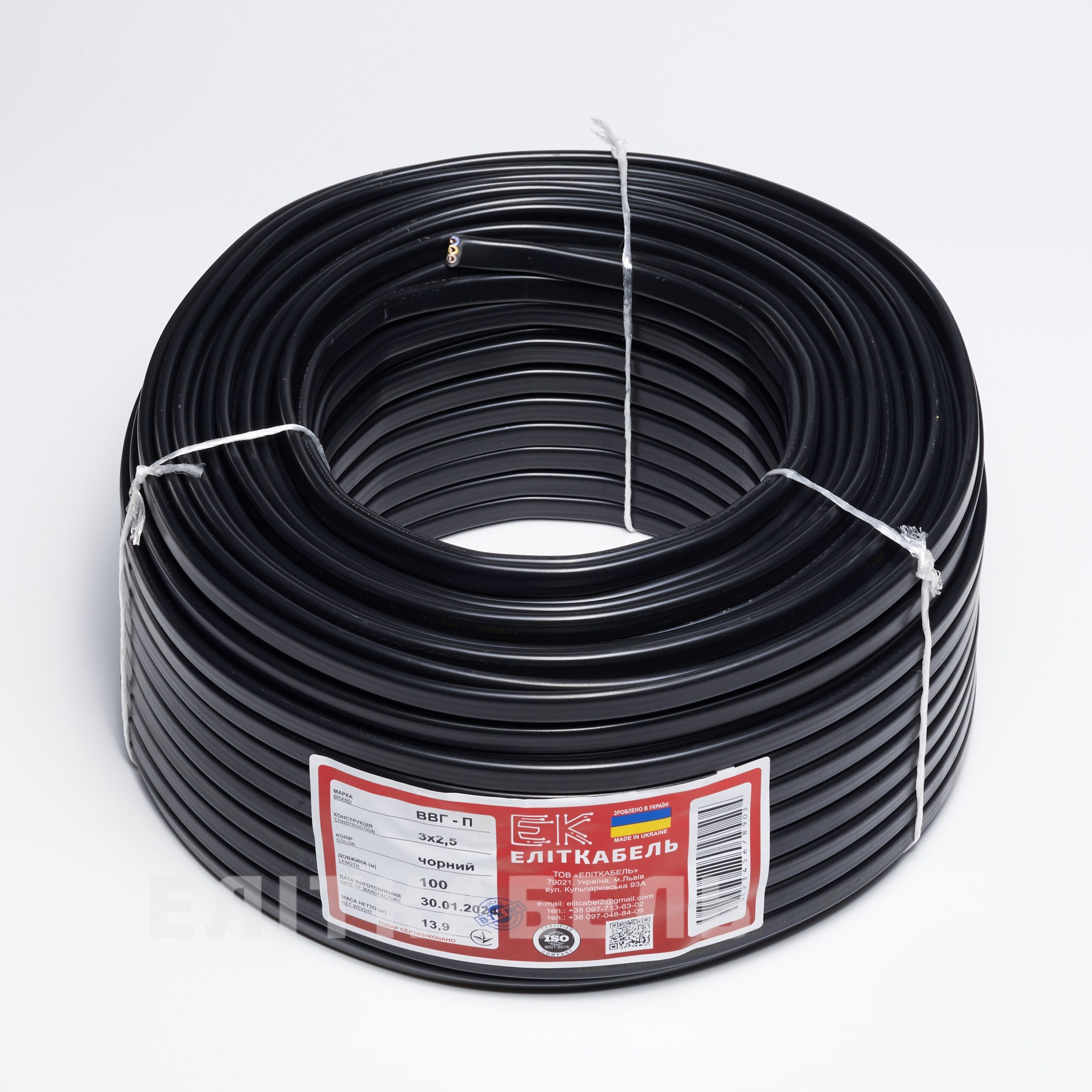

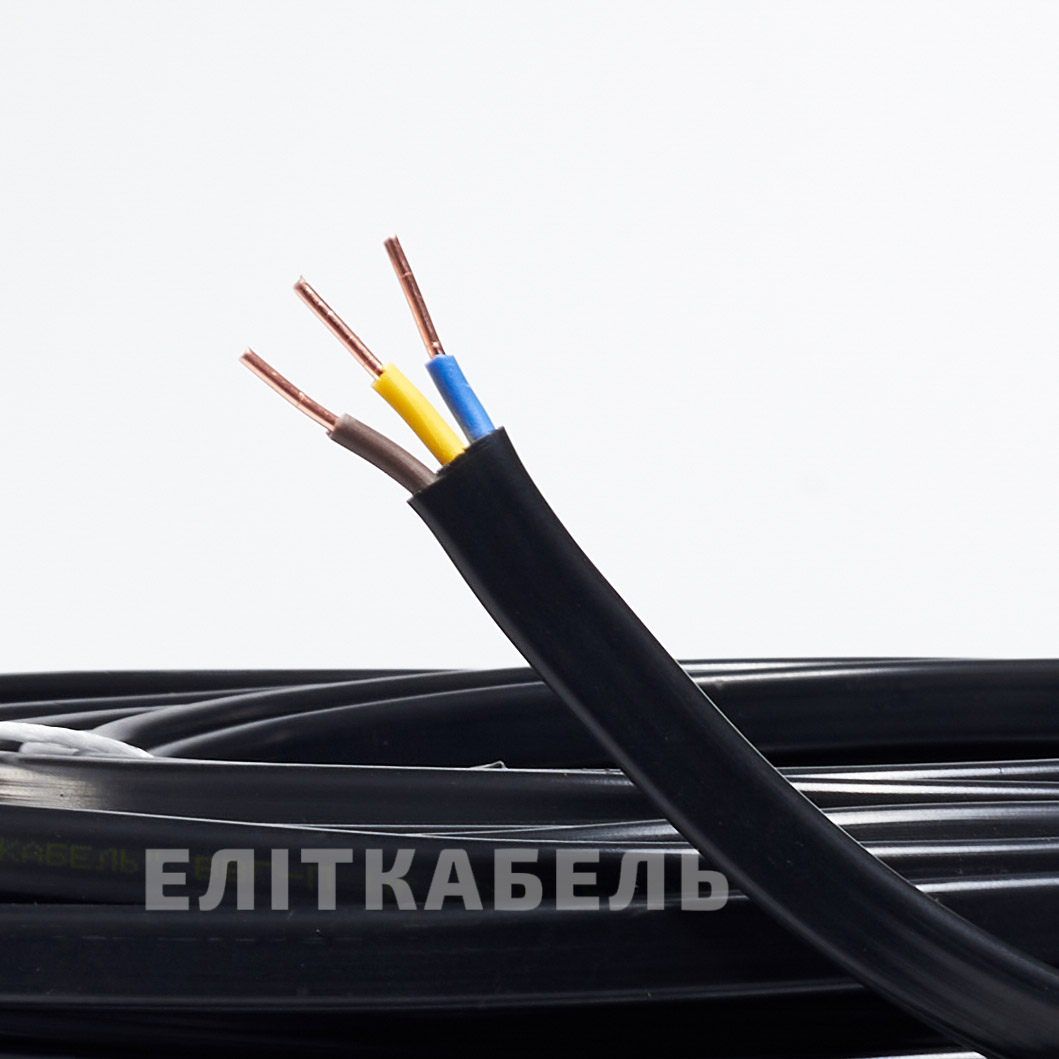

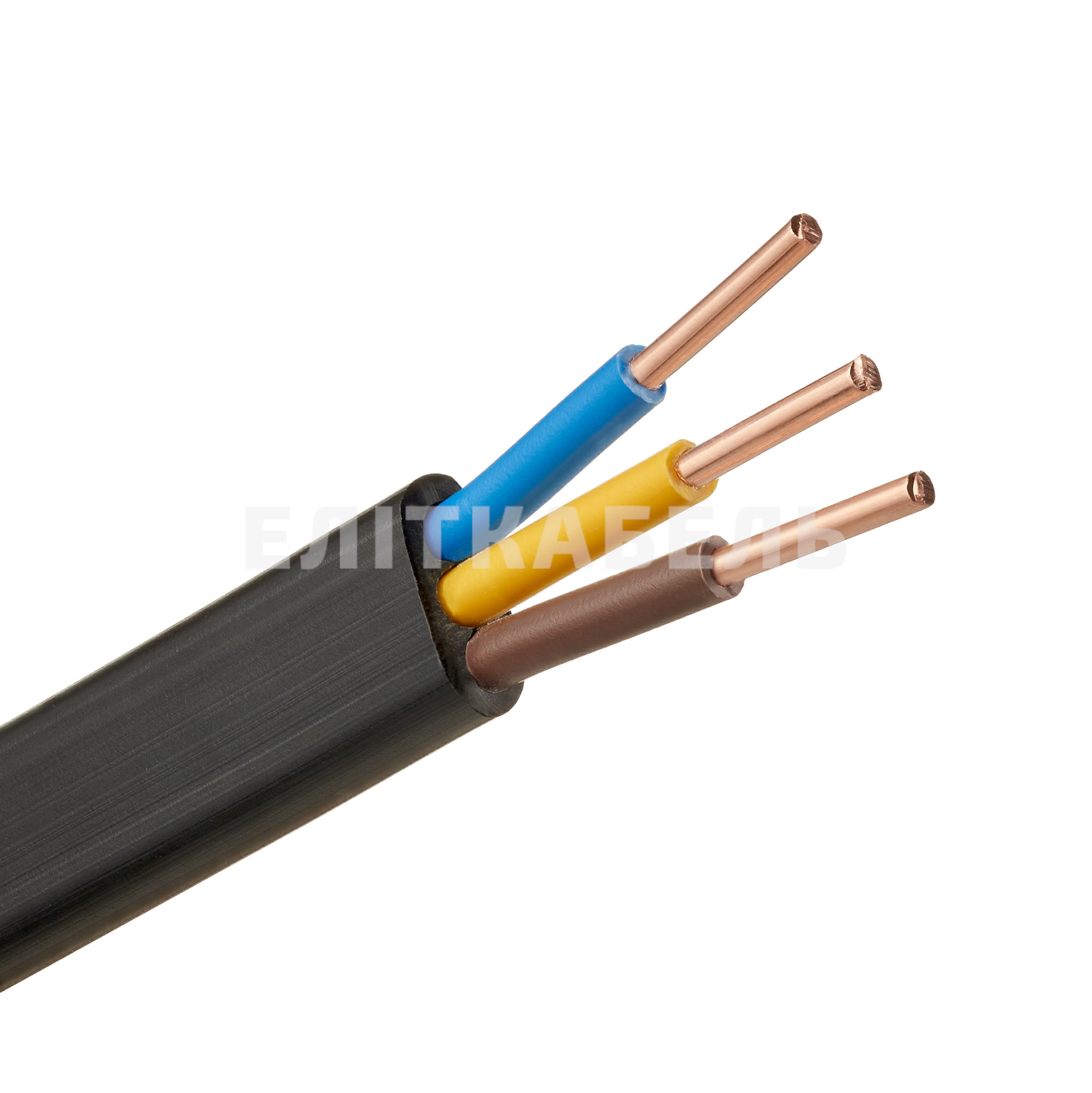

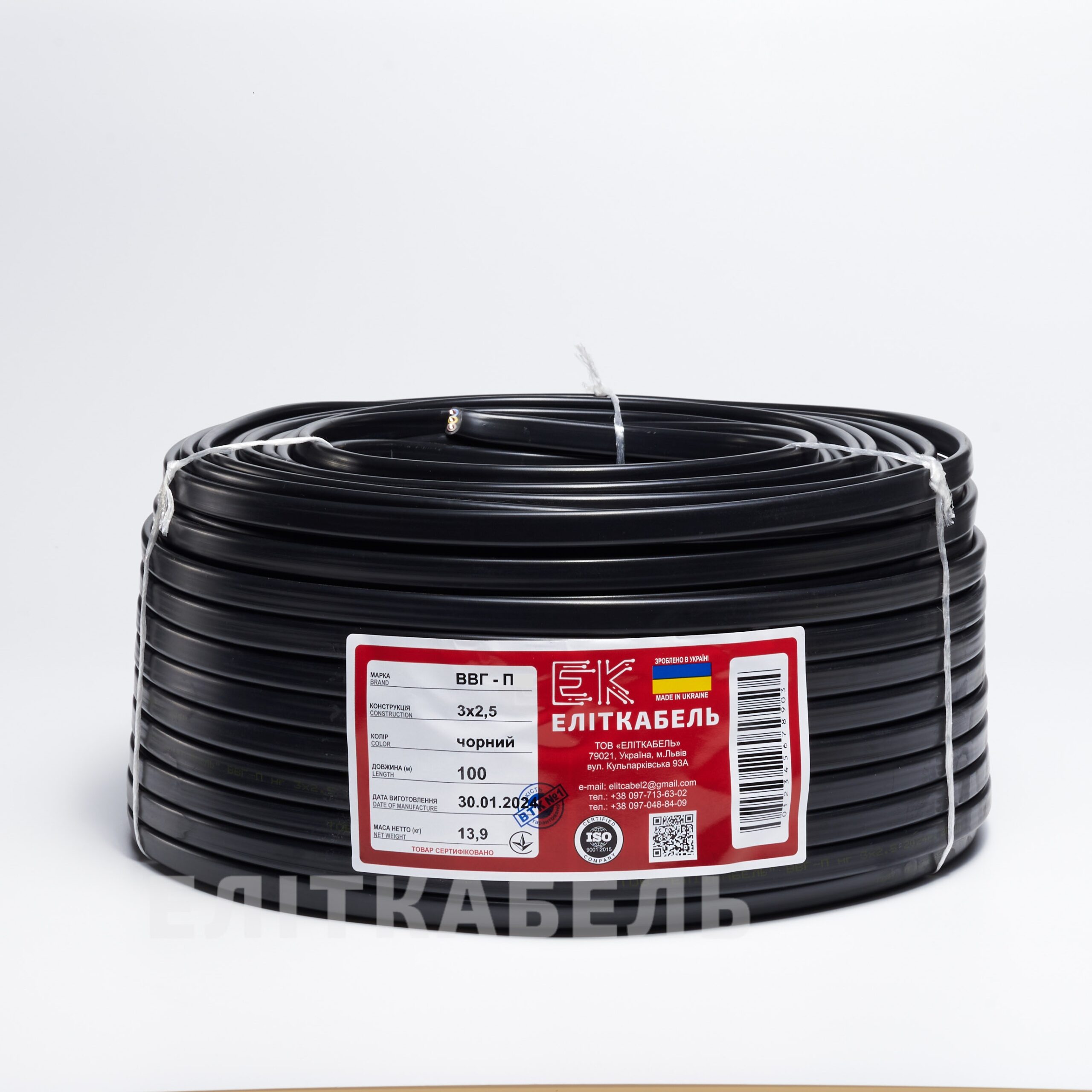

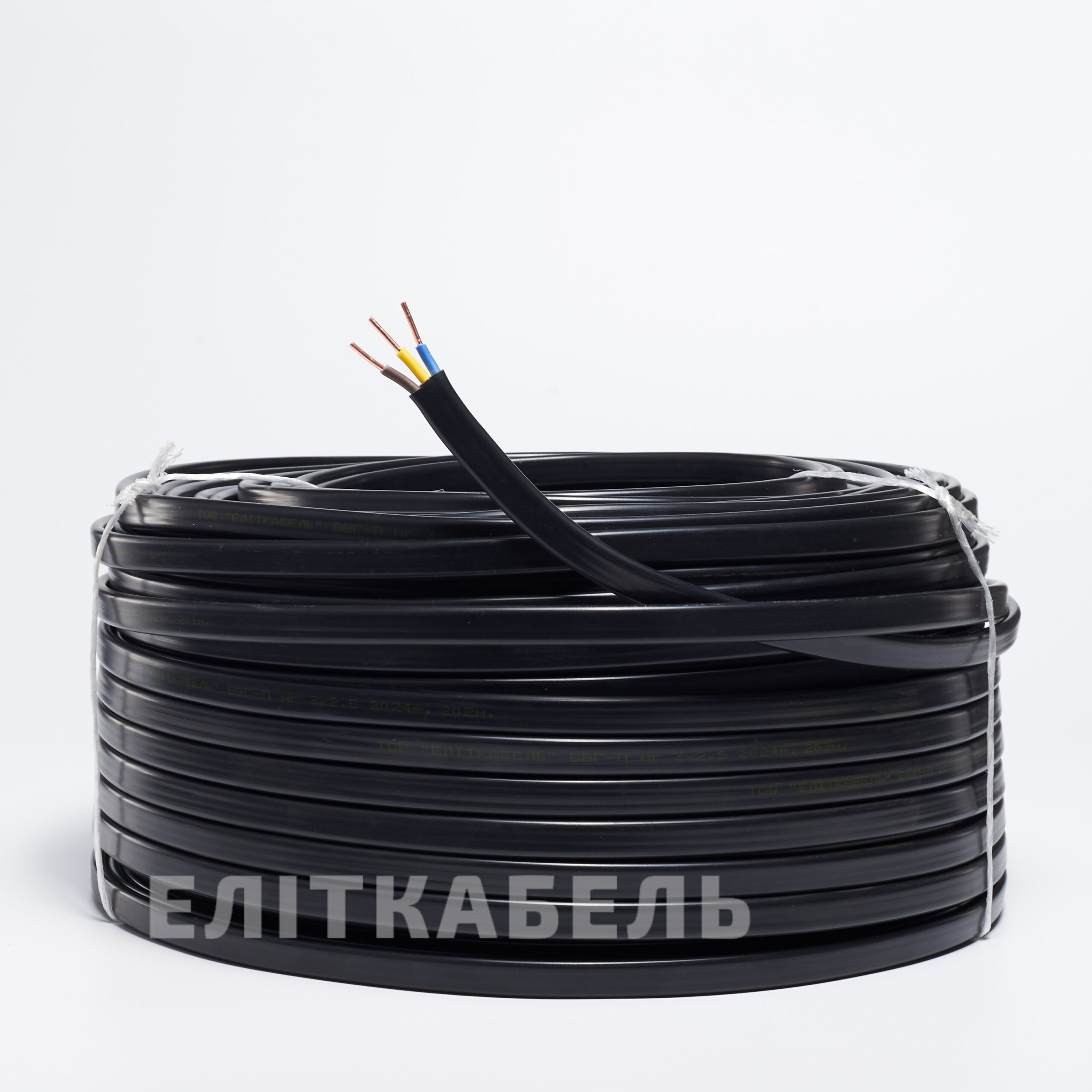

• силовий кабель ВВГп виготовляється  плоскої форми (зазначено в маркуванні кабелю буквою «п»),  в чорній оболонці;
• струмопровідна жила – мідна круглої форми 1-го класу гнучкості;

• ізоляція – полівінілхлорид ний пластикат (ПВХ). Ізоляція кабелів має розпізнавальне забарвлення (нульова жила – синього кольору, жила заземлення – жовтого кольору);
• оболонка – з ПВХ пластикату.

Примітка.

• всі жили кабелю однакового перетину.
• підбір січення кабелю необхідно здійснювати з врахуванням потужності навантаження обладнання, що підключається. Розрахунковий струму (розрахункове значення струму) не повинен призводити до перегрівання кабелю.

Монтаж

   Відповідно до конструктивних характеристик кабель ВВГп  можна прокладати наступними способами:

• по площинах, стінах та будівельних пустотах  будівель та споруд;
• по несучих кабельних конструкціях (короба, лотки, труби);
• прихований монтаж кабелю в штробах та борознах прокладених в штукатурці (тиньку)  споруд та будівель;
• прокладка в землі не допустима. Виняток може бути при  застосуванні  ПНТ труби.
• при монтажі кабелю ВВГп  температура навколишнього середовища повинна бути не менше −10 °C.
• залежно від перерізу гнучкість кабелю відповідає 1 або 2 класу, що не передбачає використання кабелю ВВГп  в продовжувачах та тимчасових проводках, які піддаються частому вигинанню.
• при монтажі кабелю ВВГп  слід унеможливити будь-яке механічне пошкодження та розтягування.

Примітка:

• Силовий кабель марки ВВГп призначений для одиночної прокладки.  Вказану марку кабелю найдоцільніше  використовувати для прокладання прихованої проводки.

Експлуатація

• допустима температура струмонесучої частини +70 °С. В аварійному режимі допускається нагрівання кабелю до температури +80 °C протягом восьми годин за одну добу, але не більше 1000 годин за весь період експлуатації.;
• робочий діапазон температур – від +50 до -50 ° С;
• згідно з правилами монтажу необхідо враховувати вигин дроту, який залежить від особливостей конструкції:  для дротяних провідників не більше 10 діаметрів, багато дротяних така величина становить – 7,5 d;
• тривалість експлуатації – понад 30 років.

Сфера застосування

Кабель ВВГп  має широку сферу застосування. Він призначений для передачі та розприділення електричної енергії  між стаціонарними, нерухомими пристроями споживання електроенергії напругою 660-1000 В і частотою 50Гц. Його використовують для монтажу нової та ремонту старої електромережі на об’єктах житлового, промислового, громадського та іншого призначення.
