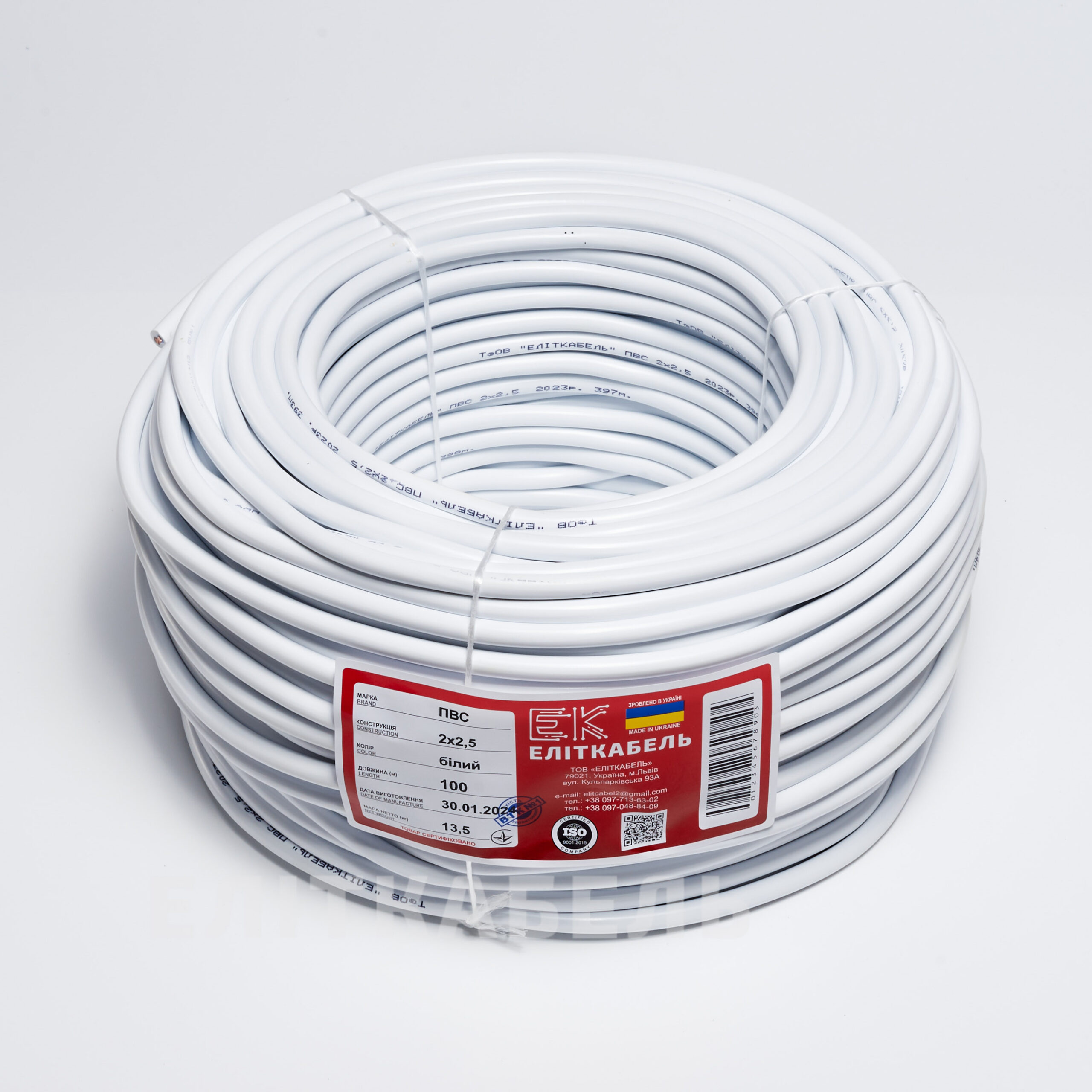

ПВС
| Кількість ізольованих струмопровідних жил, шт.. | 2, 3, 4, 5 |
| Матеріал струмопровідного дроту | Мідь (CU) не менше 99,90% |
| Номінальна змінна напруга кВ частотою 50 Гц | 0,38/0,0,66 |
| Номінальний перетин жил, мм2 | 0,75; 1,0;1,5; 2,5; 4,0; 6,0 |

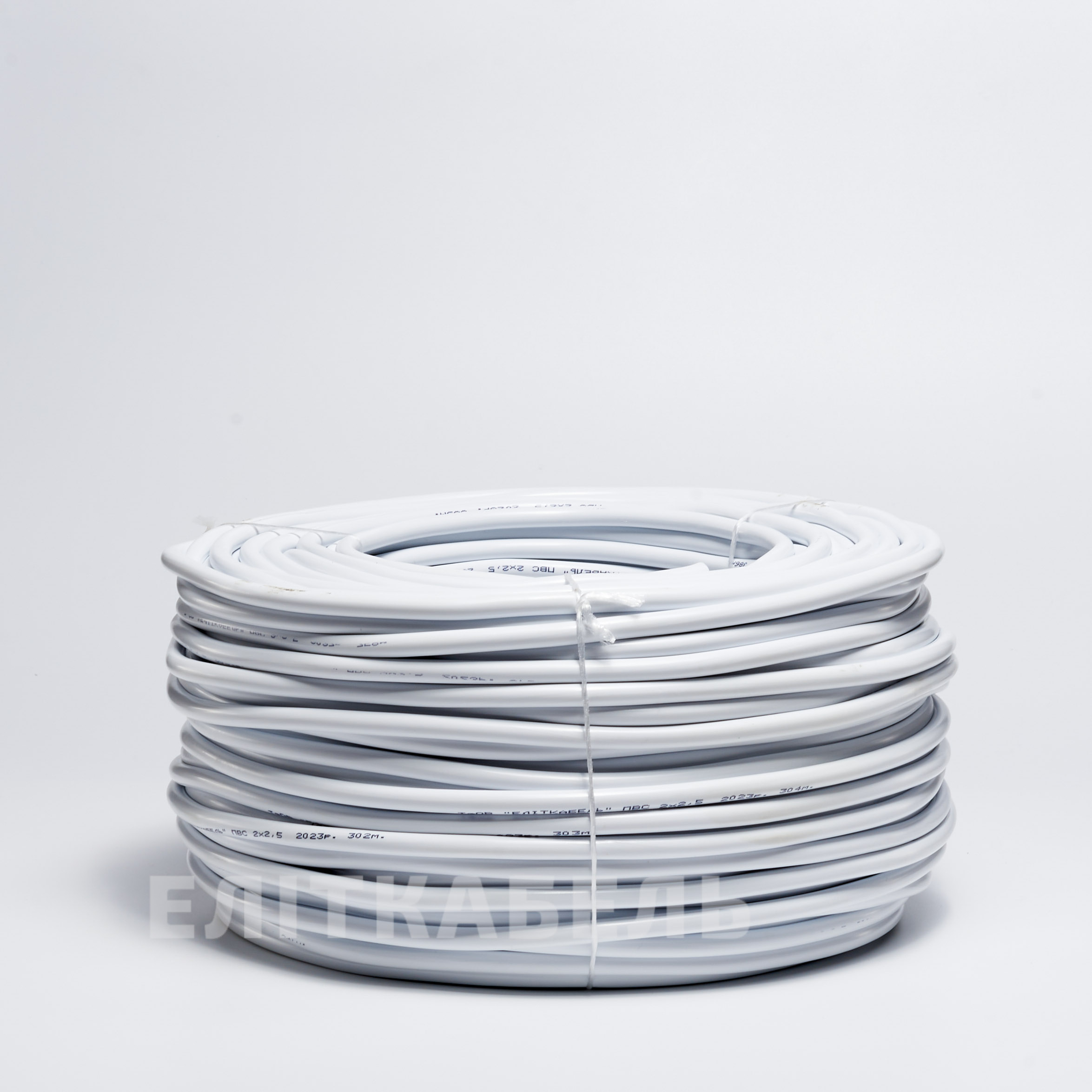

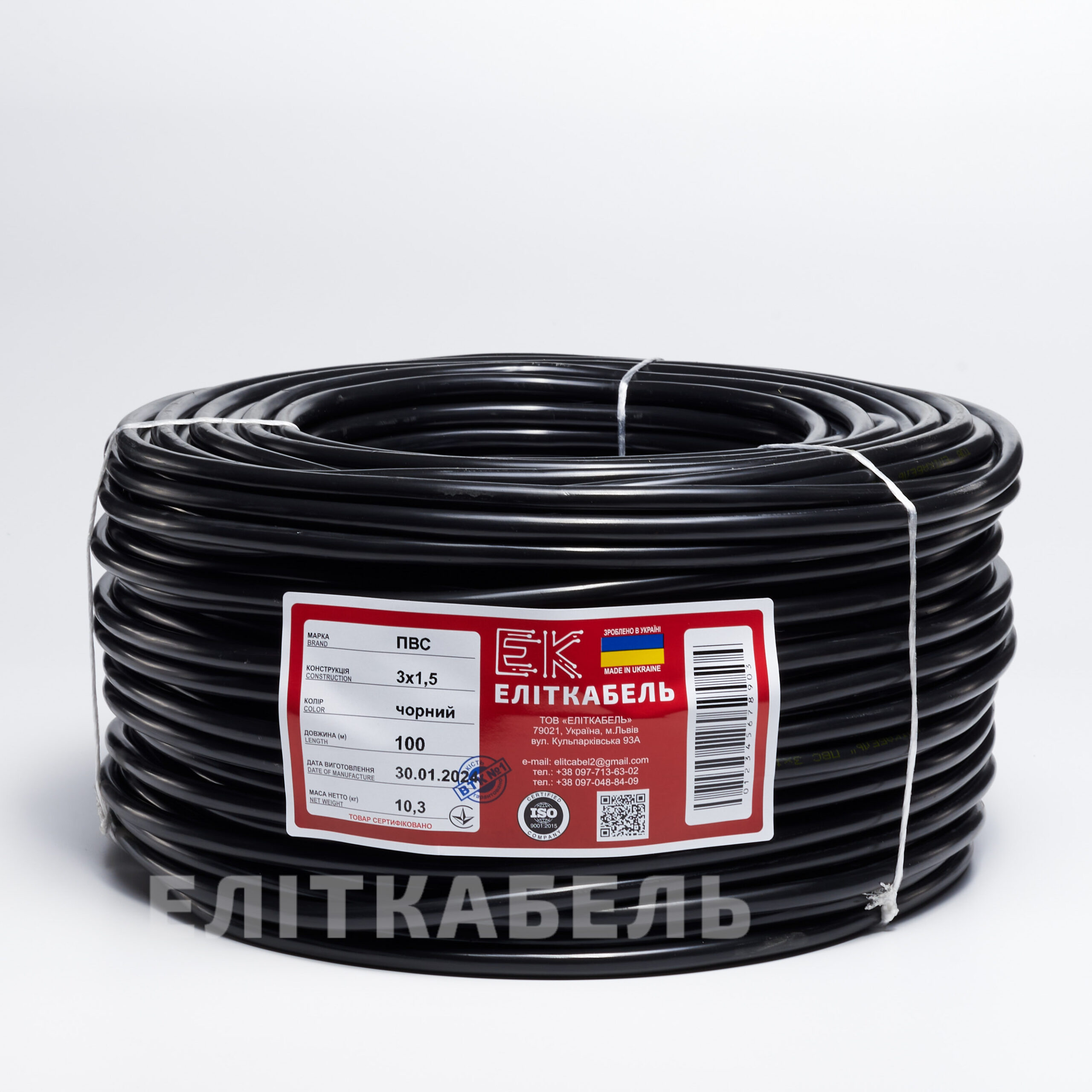

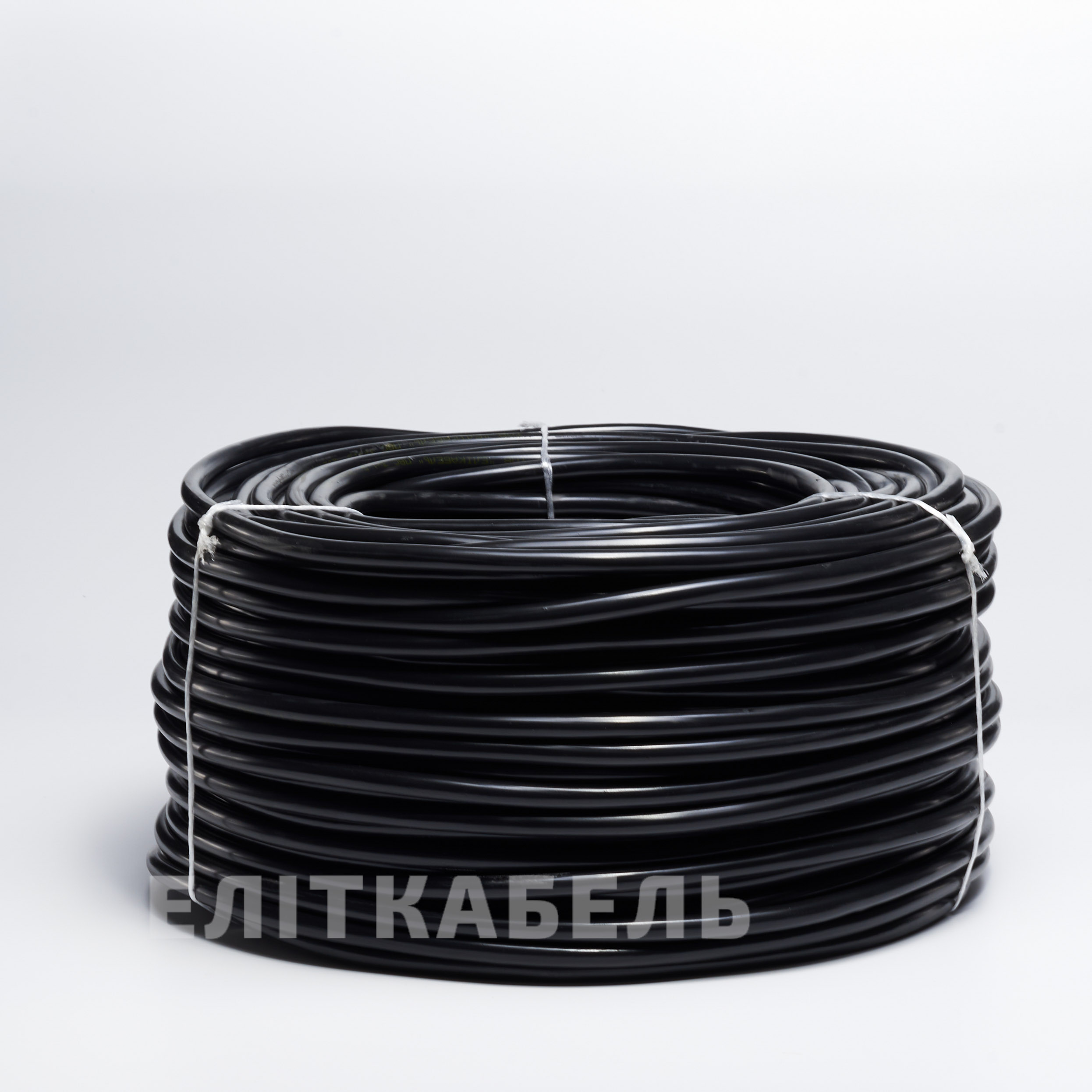

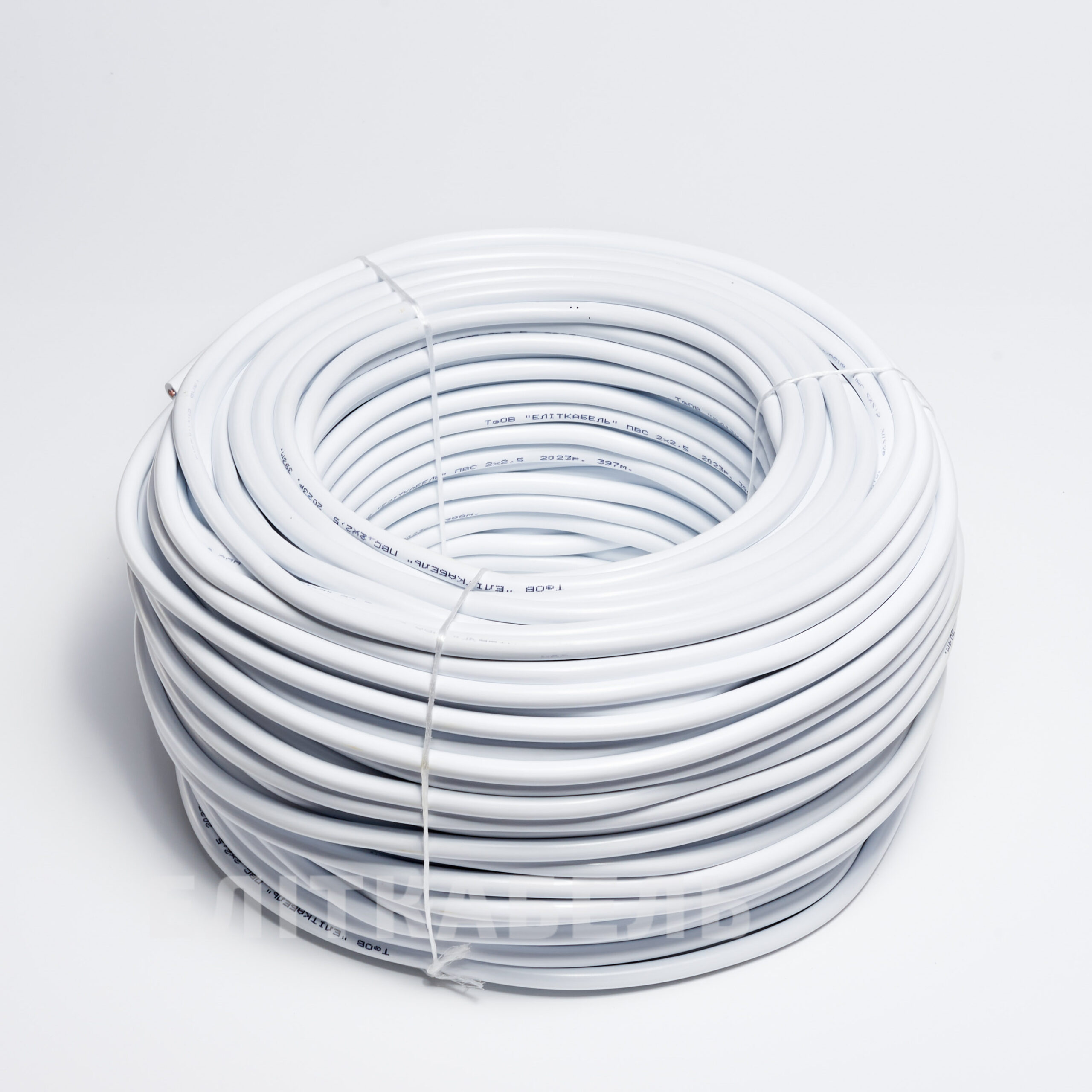

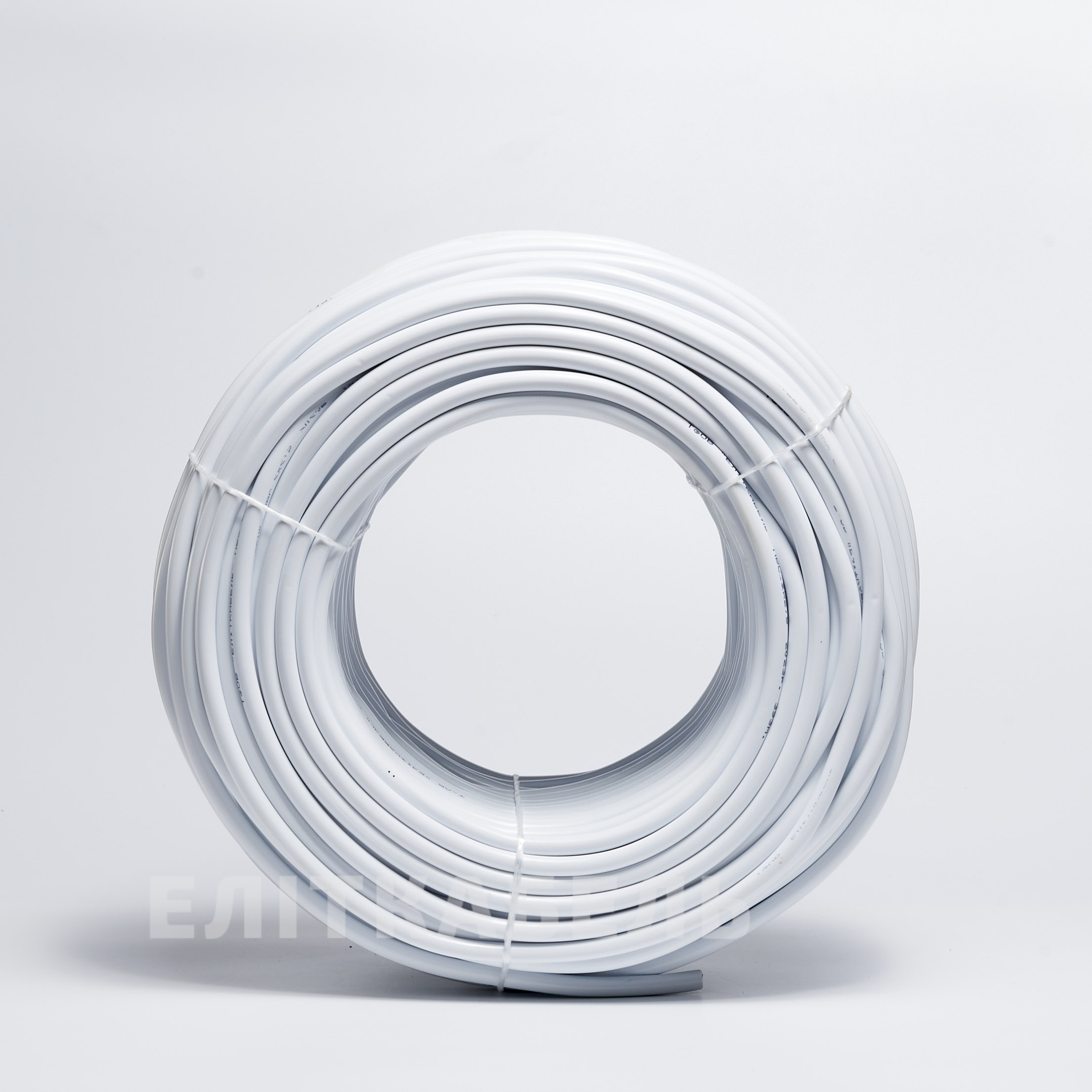

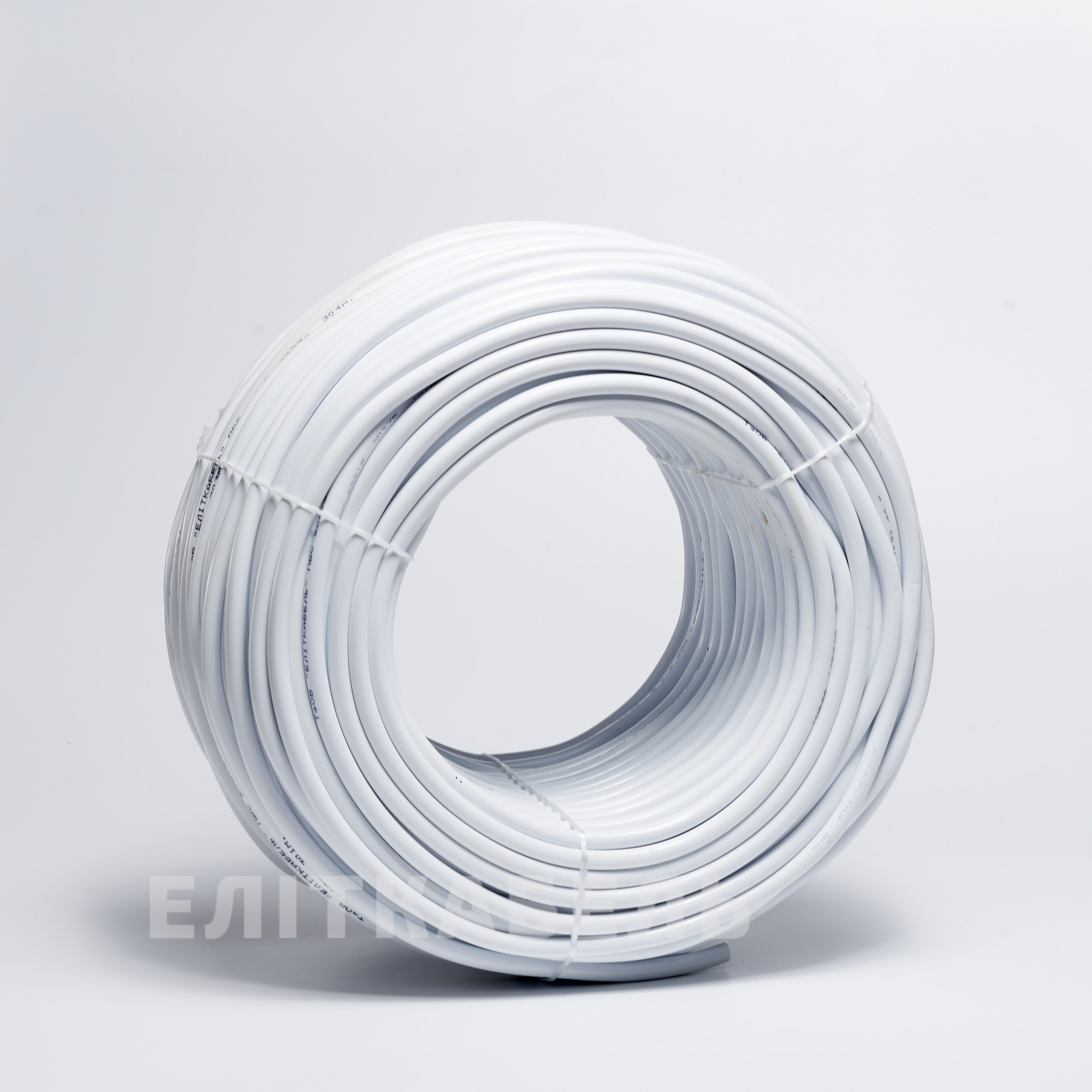

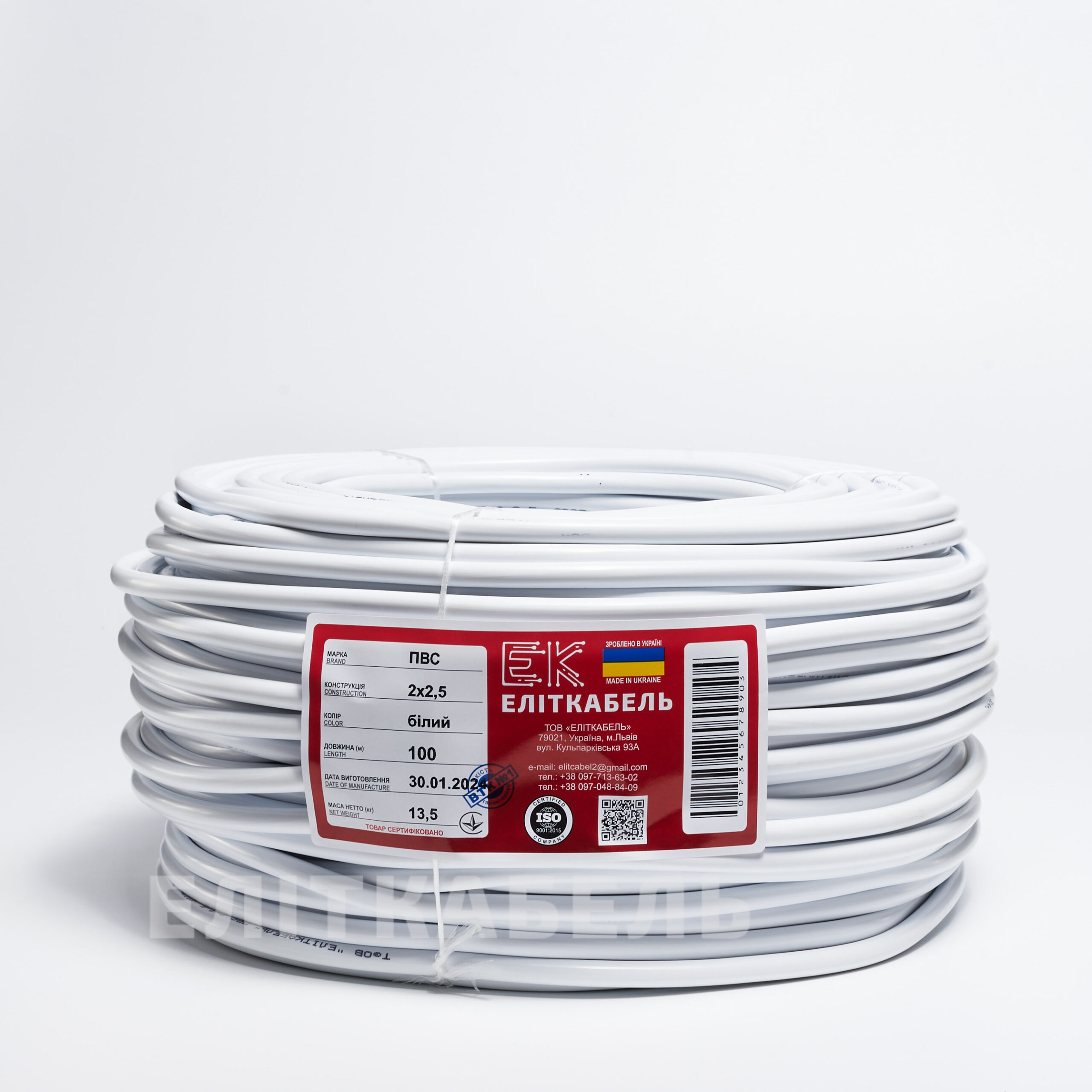

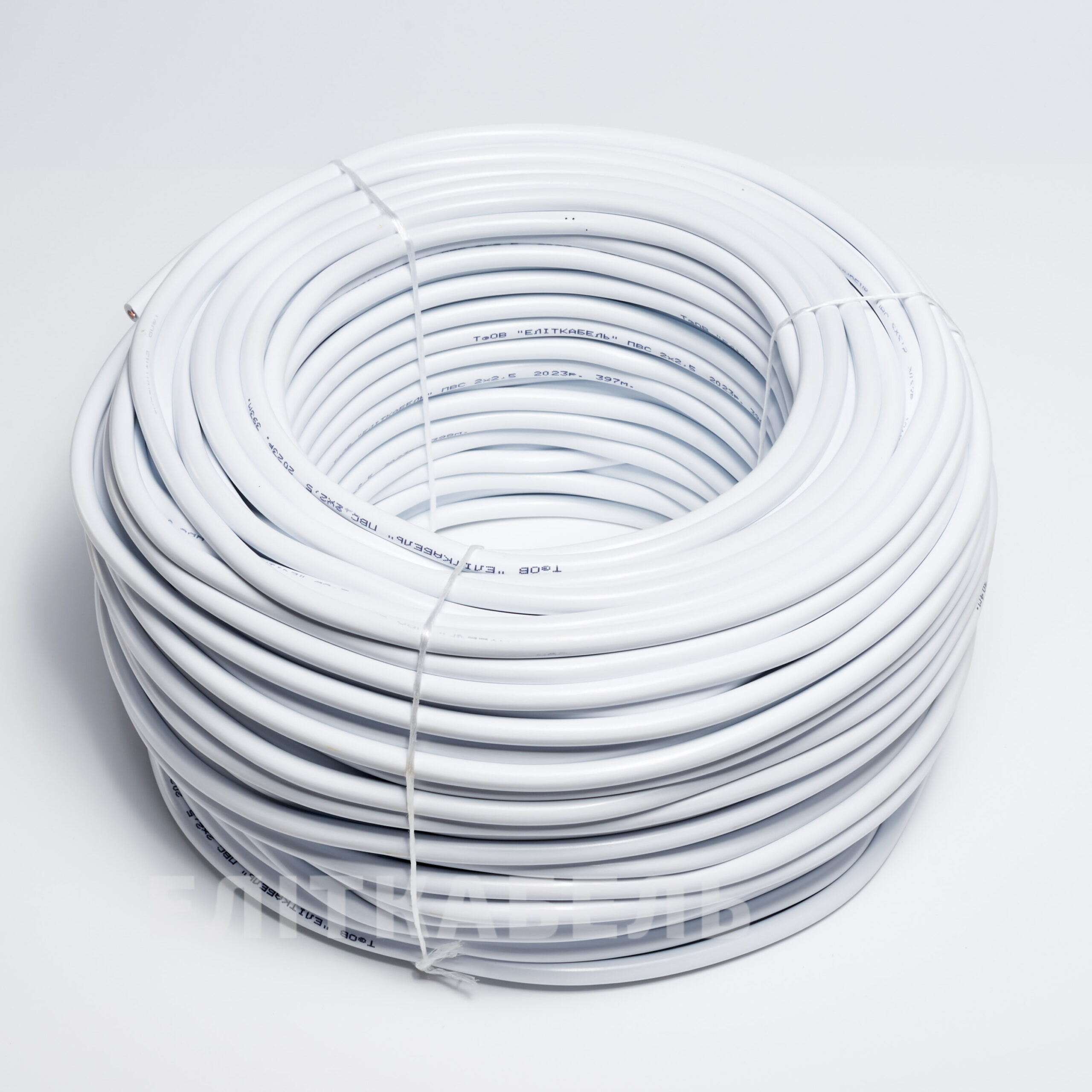

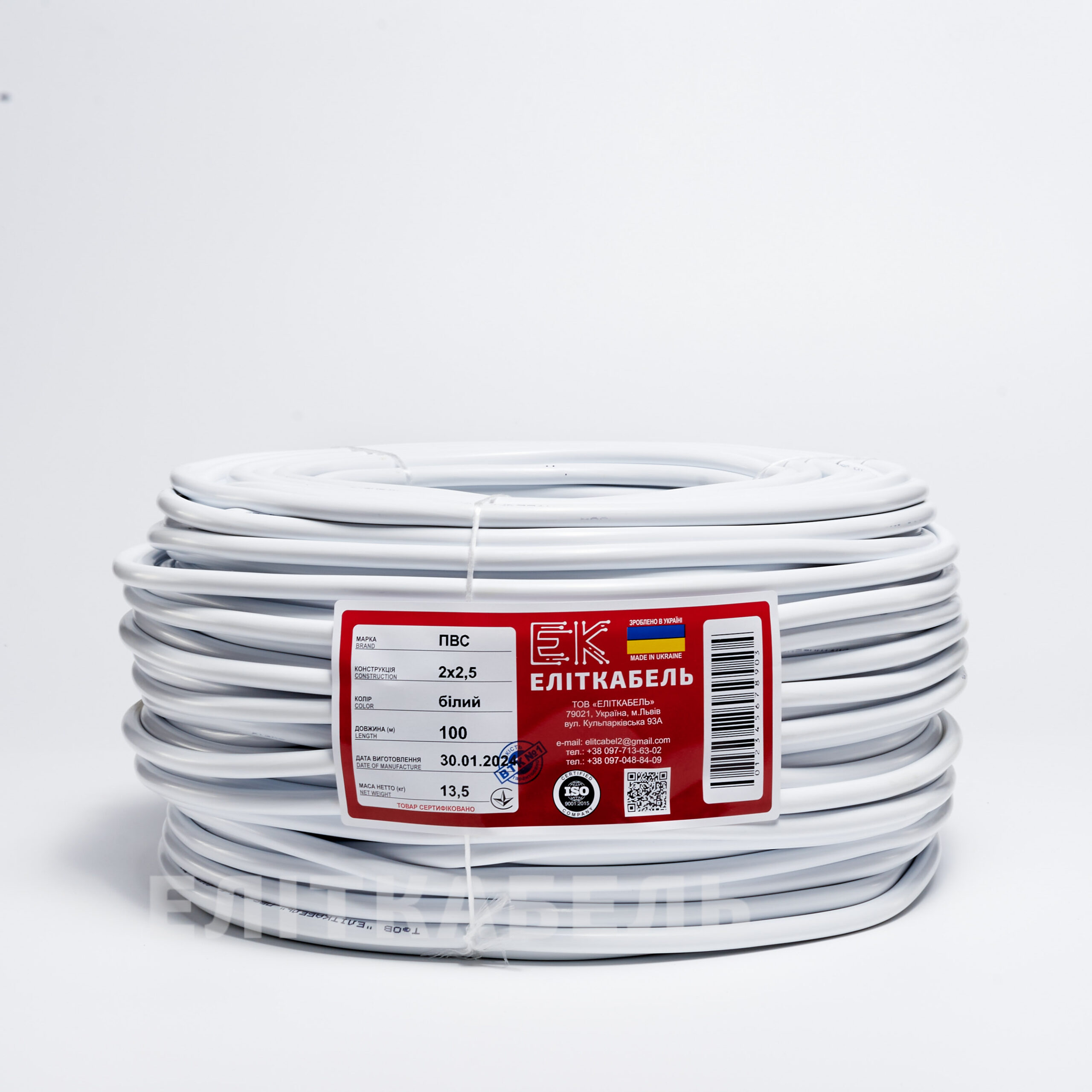

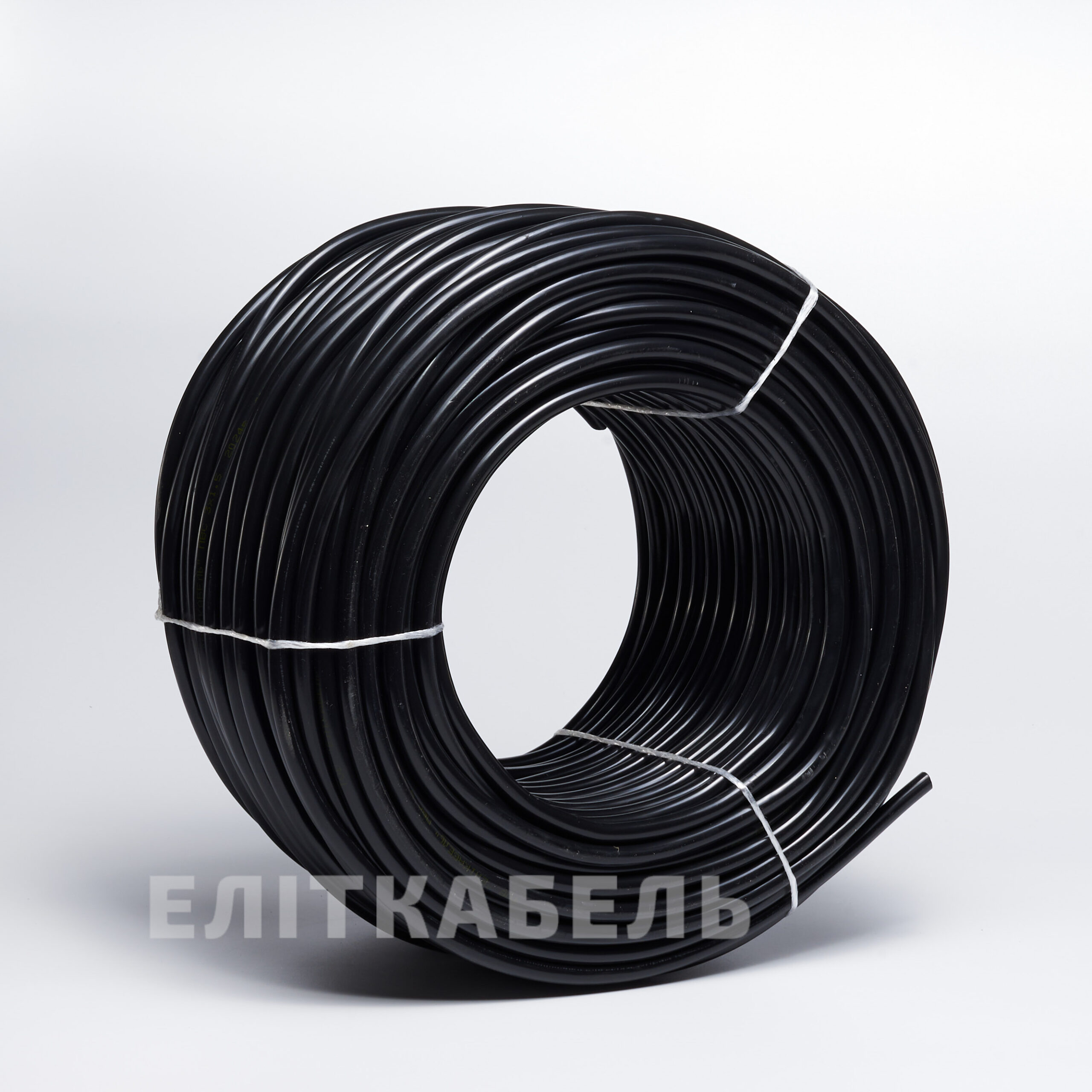

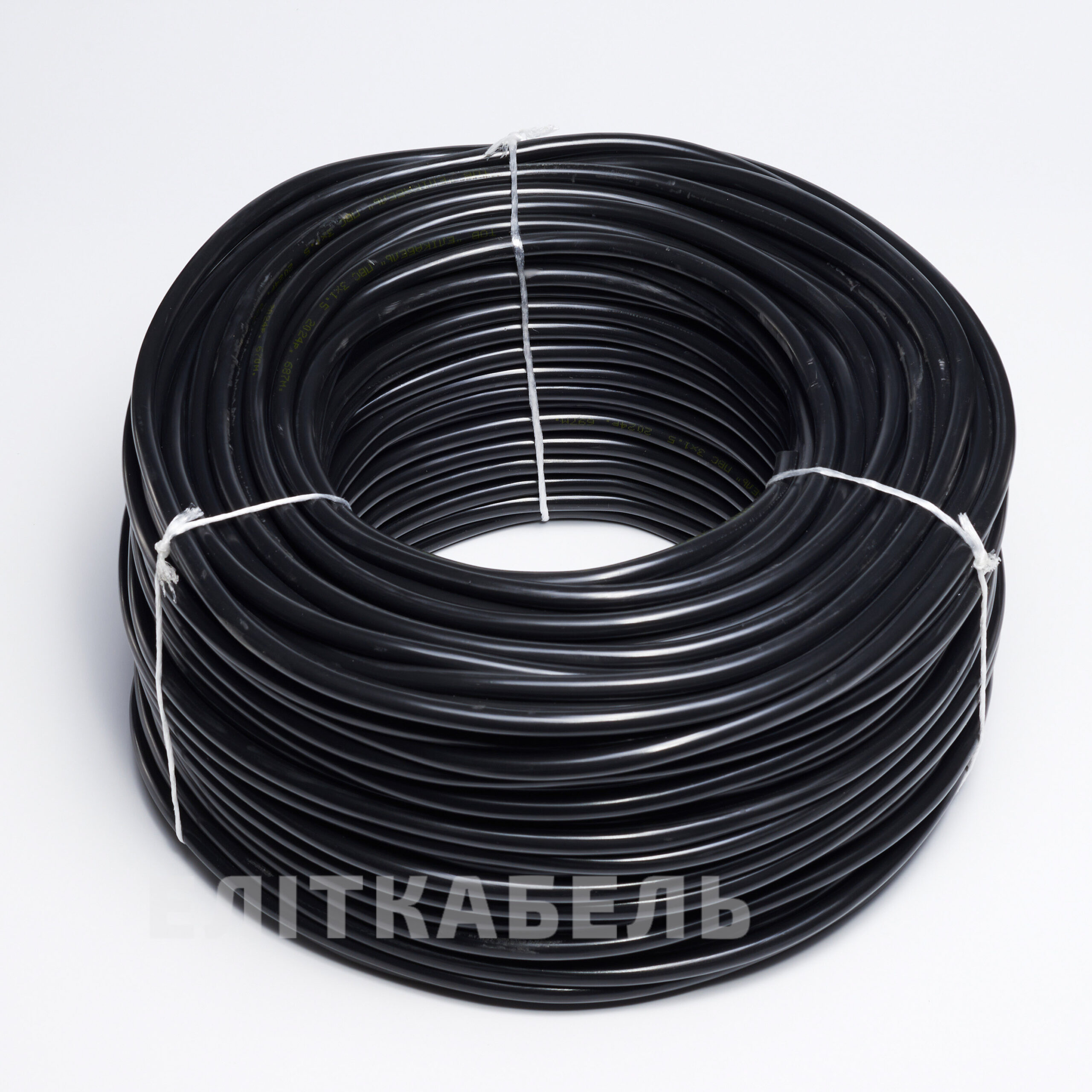

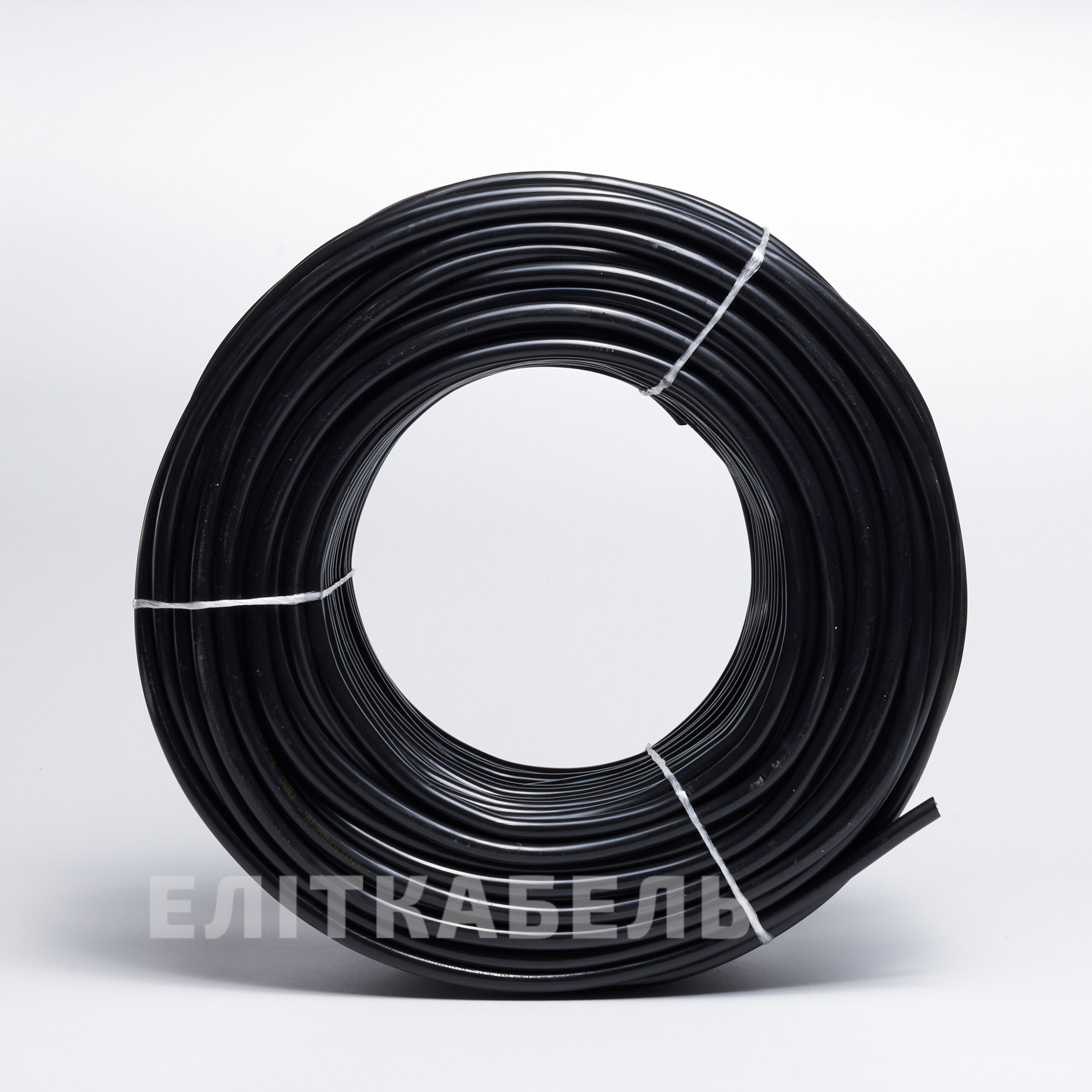

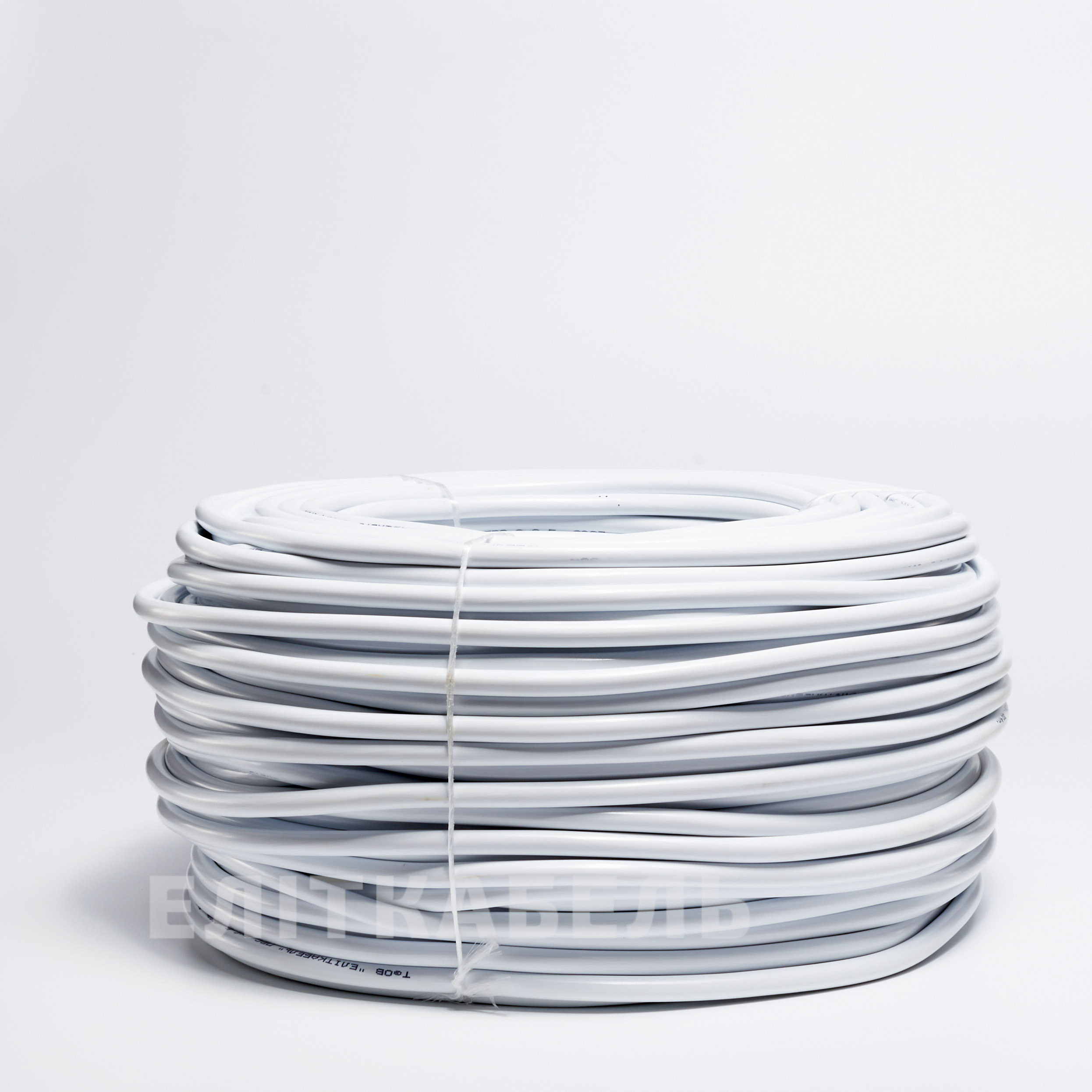

| Конструкція ПВС | Ø різновидність електричних кабелів, електричний провід ПВС круглої фори в білій або чорній оболонці;

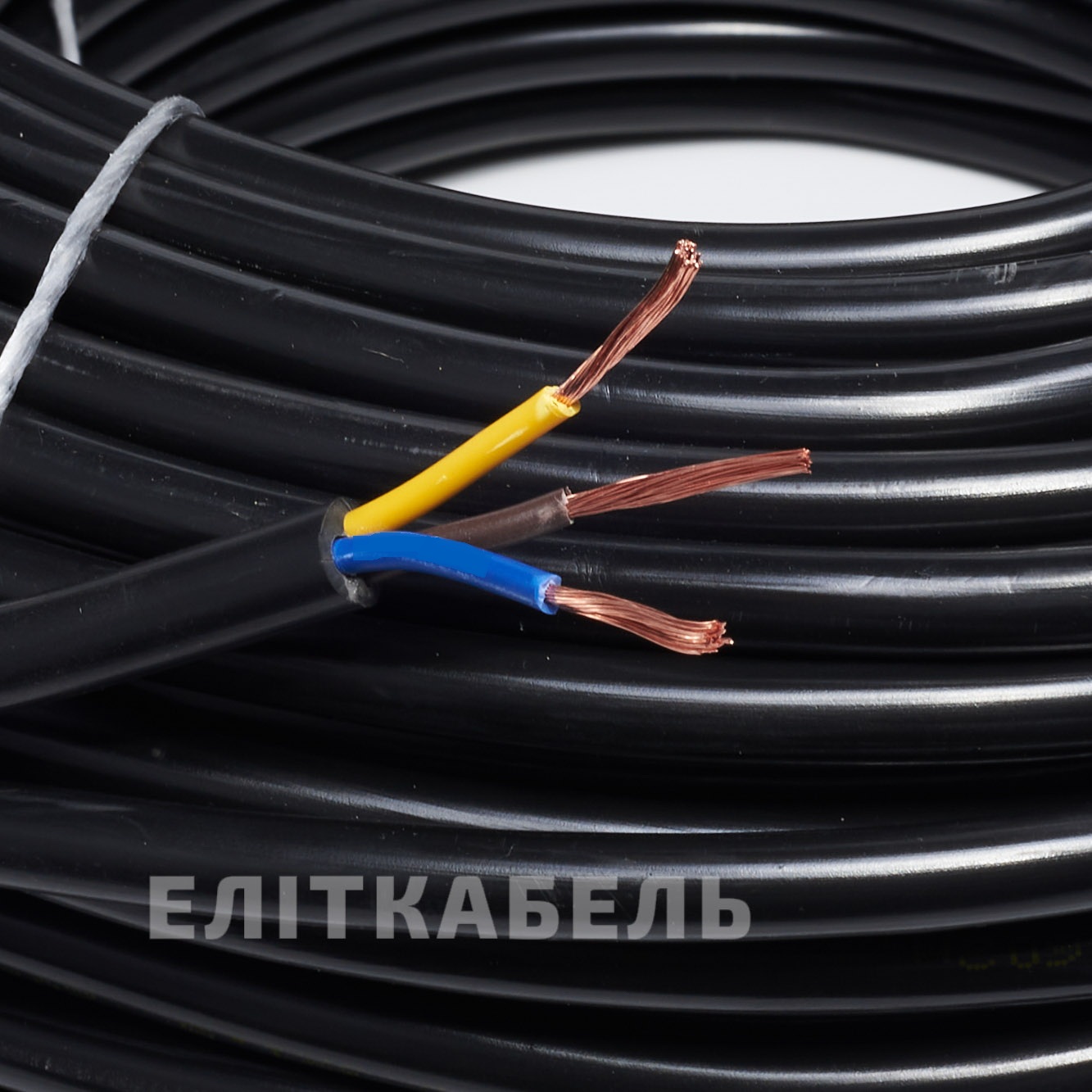

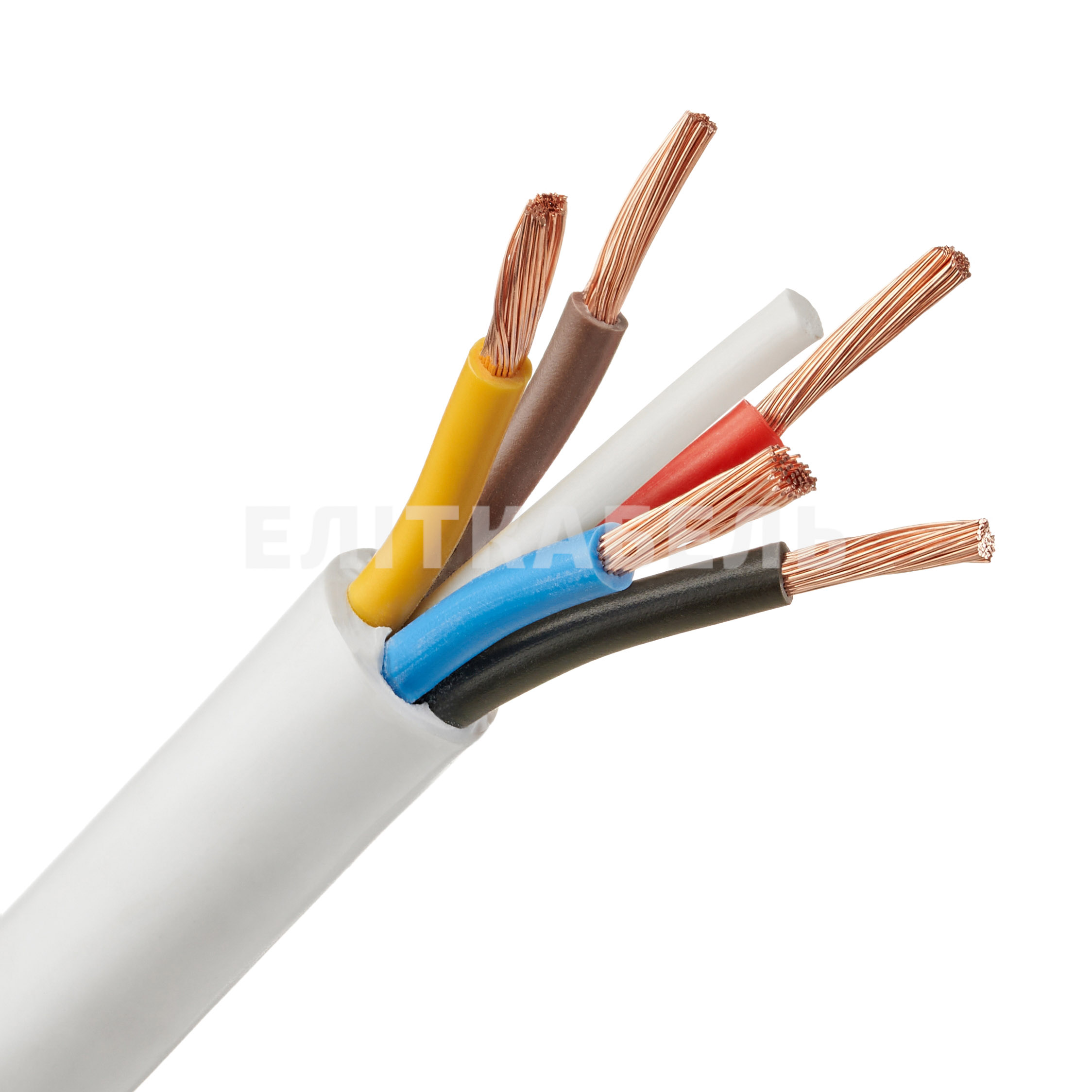

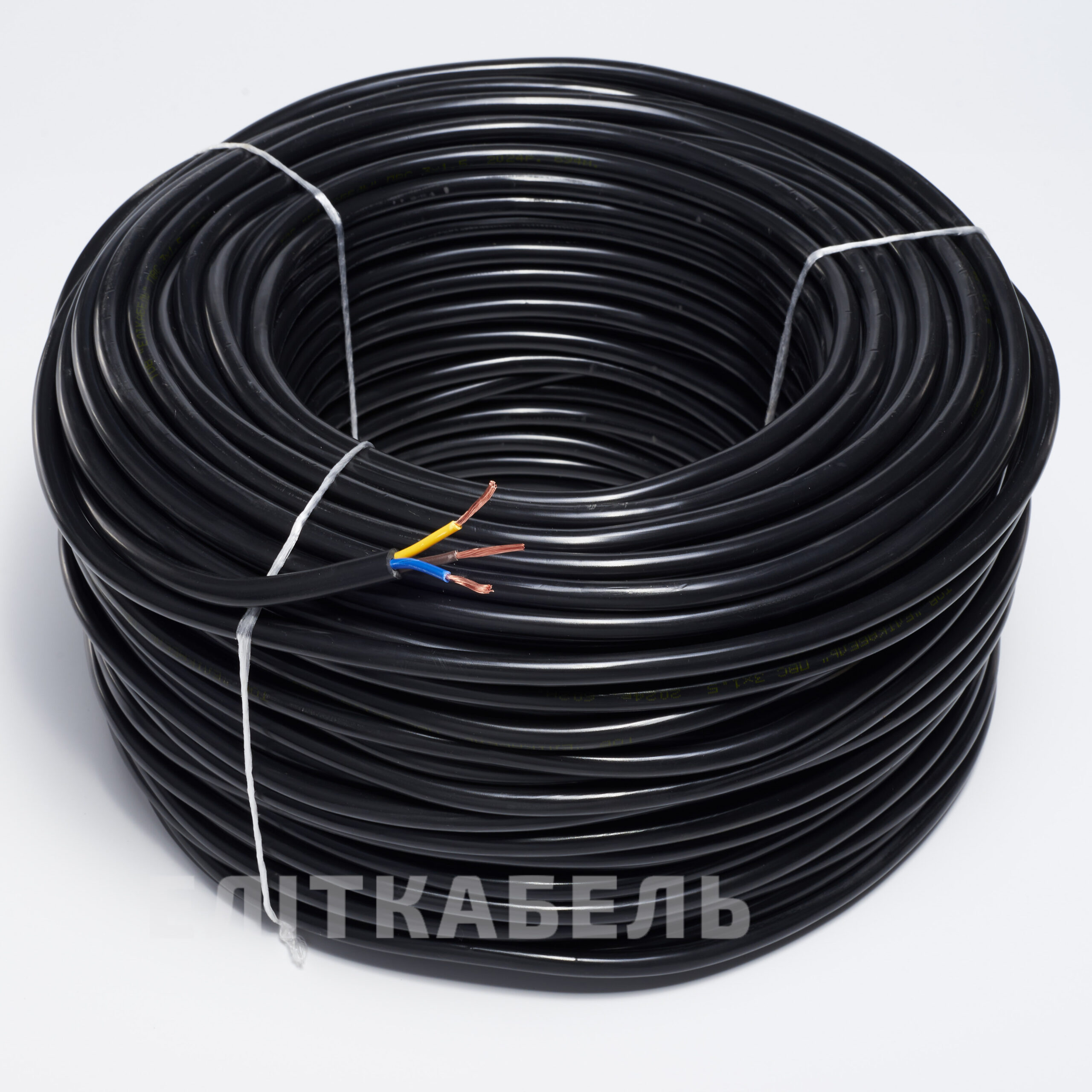

Ø струмопровідна жила –паралельно розташовані (двожильний) або скручені між собою мідні жили без наповнювача. Ізольовані жили п’ятижильних проводів допускається скручувати навколо сердечника. Ø жила мідна багатодротова, скручена та покриті ізоляцією 5-го класу гнучкості; Ø скрутка – ізольовані жили п’ятижильних проводів допускається скручувати навколо сердечника. Ø ізоляція – полівінілхлорид ний пластикат (ПВХ). Ізоляція кабелів має розпізнавальне забарвлення (нульова жила – синього кольору, жила заземлення – жовтого кольору); Ø оболонка – з ПВХ пластикату білого або чорного кольору. При виготовленні кабелю під індивідуальне замовлення оболонка може бути виготовлена в різних кольорах. Примітка. ü всі жили кабелю однакового перетину. ü підбір січення кабелю необхідно здійснювати з врахуванням потужності навантаження обладнання, що підключається. Розрахунковий струму (розрахункове значення струму) не повинен призводити до перегрівання кабелю. |
| Монтаж | Відповідно до конструктивних характеристик провід ПВС можна прокладати наступними способами:
Ø по площинах, стінах та будівельних пустотах будівель та споруд; Ø по несучих кабельних конструкціях (короба, лотки, труби); Ø прокладка у землі не допустима; Ø при монтажі кабелю ПВС температура навколишнього середовища повинна бути не менше −10 °C. Ø електричний провід марки ПВС призначений для одинарної прокладки. Ø при підключенні обладнання проводом ПВС слід унеможливити будь-яке механічне пошкодження. |
| Експлуатація | Ø максимальна температура струмонесучої, частини при якій допустима експлуатація шнура, становить +70 °С.
Ø робочий діапазон температур – від +40 до -25 ° С; Ø тривалість експлуатації не менше 10 років |
| Сфера застосування | Провід ПВС призначений для підключення до джерела живлення електроприладів і електроінструменту побутового та промислового призначення, таких як пральні машини, холодильники, духові шафи, праски, кондиціонери, телевізори, пилососи засоби малої механізації для садівництва й городництва та інших схожих машин і приладів. Також використовується для виготовлення подовжувачів на напругу до 380В.. |
