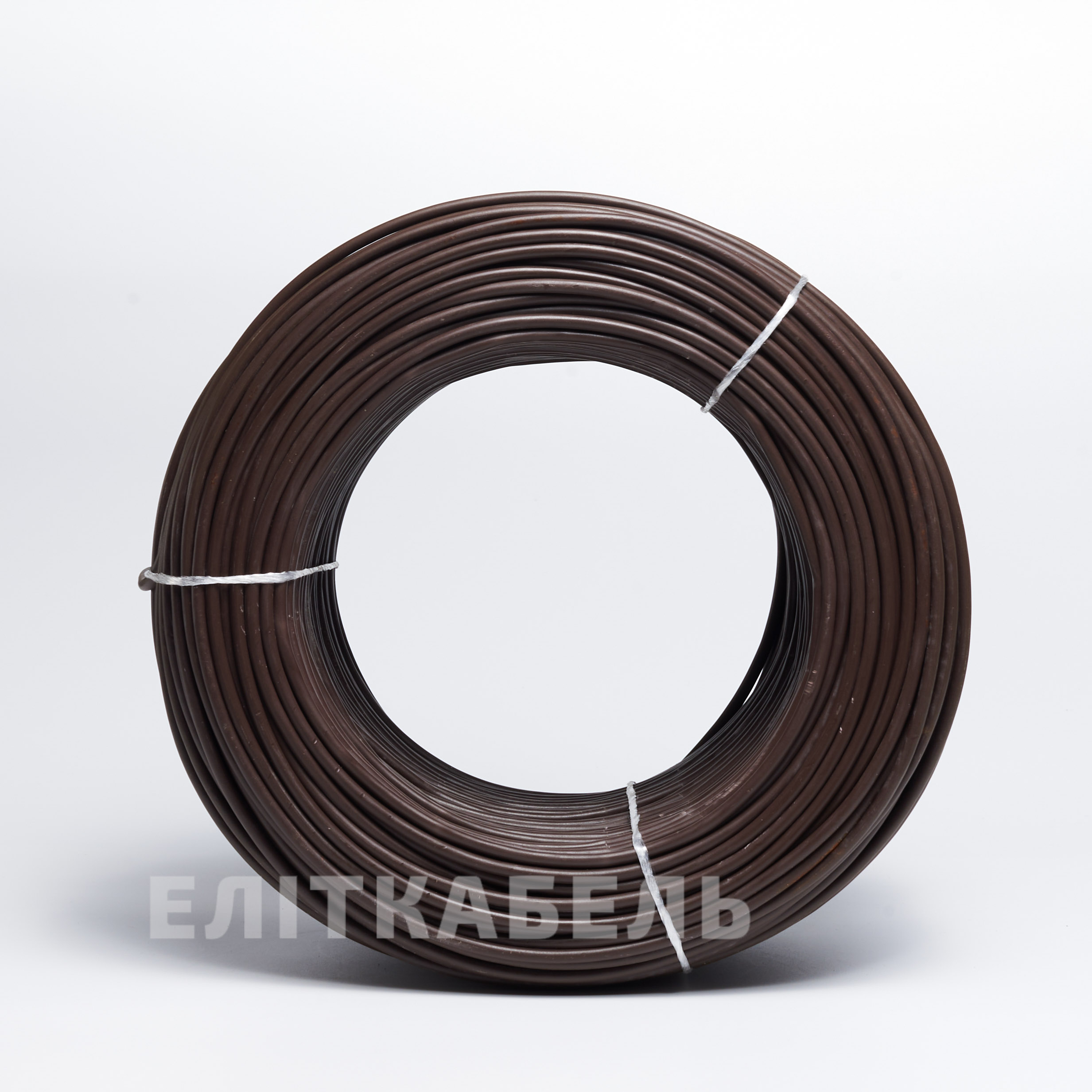

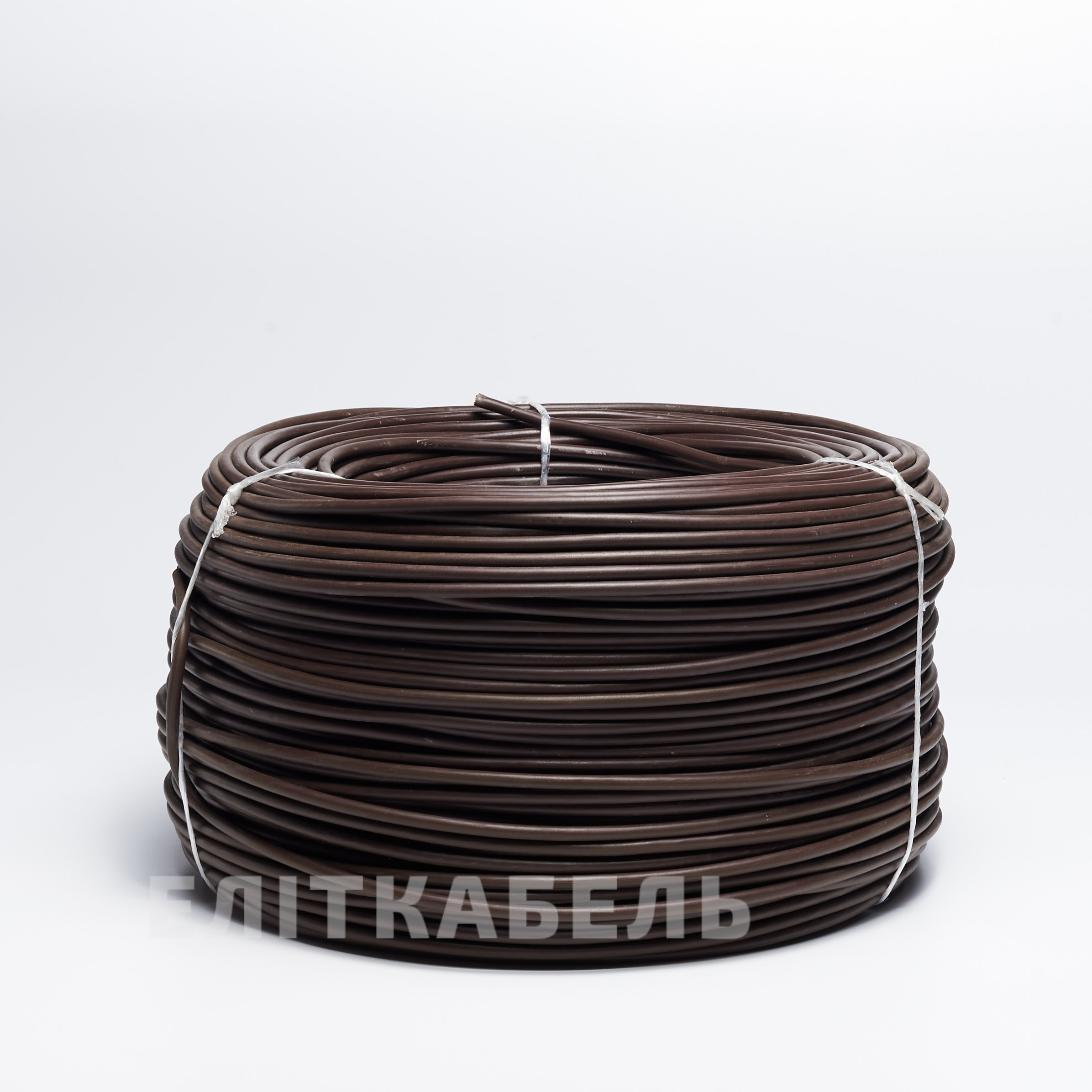

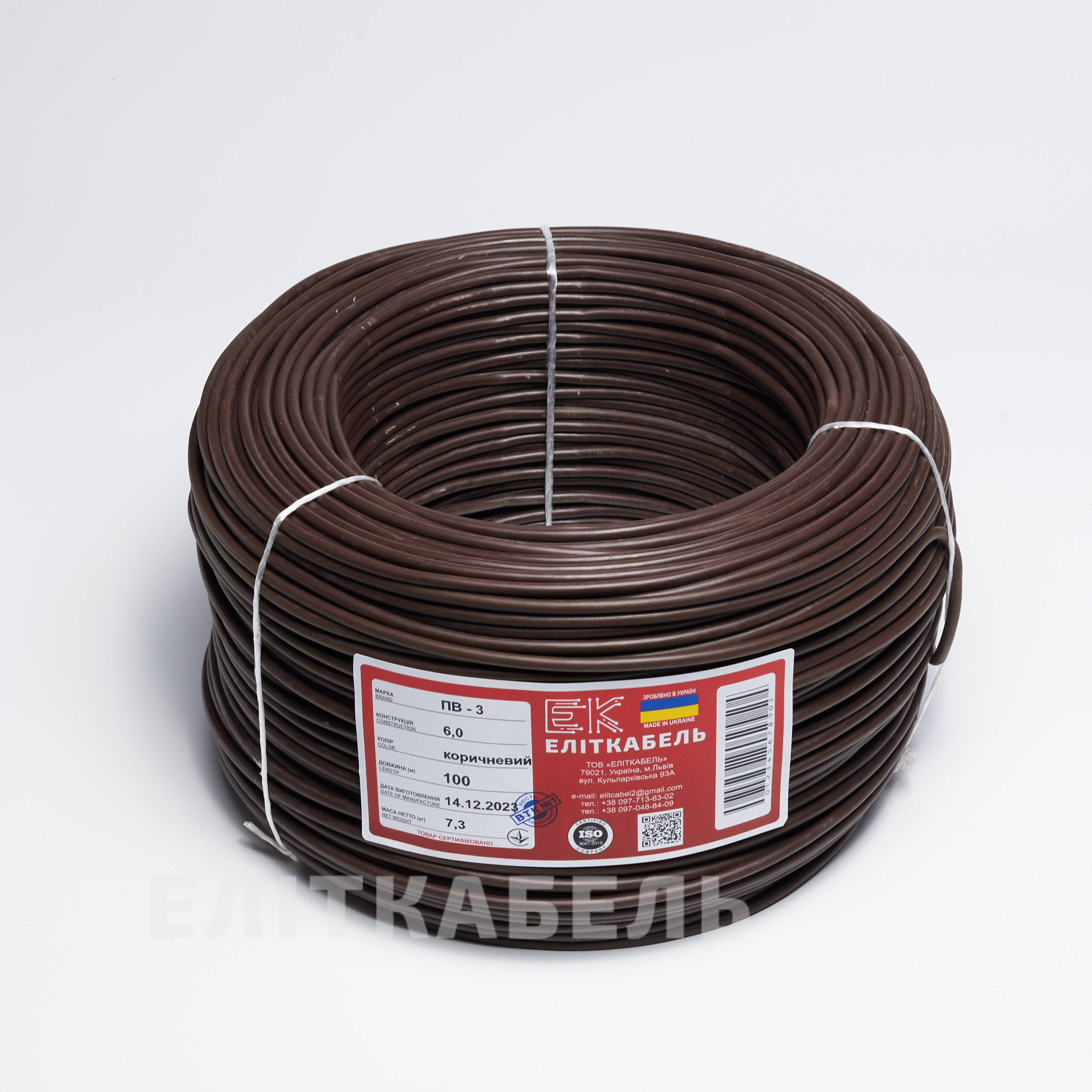

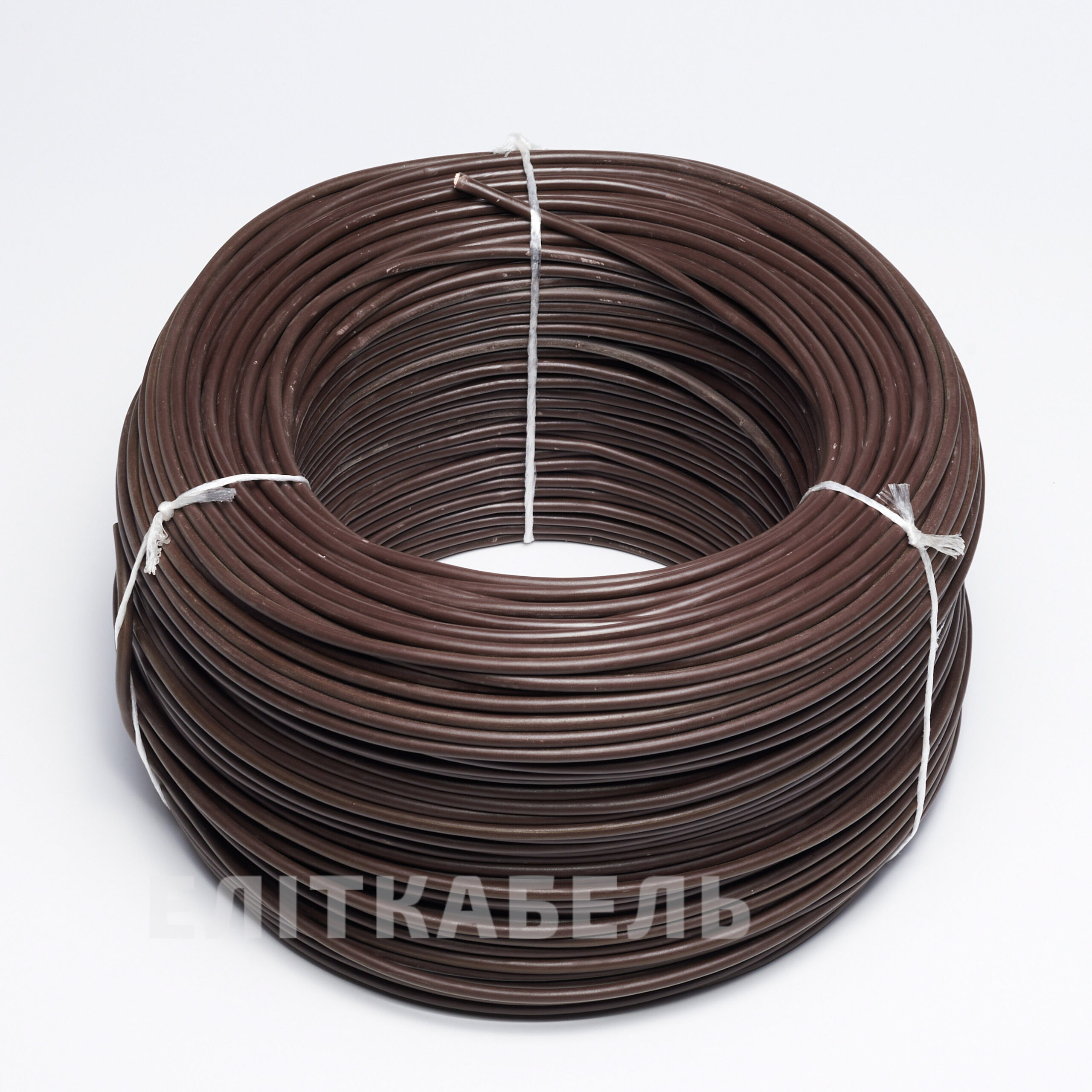

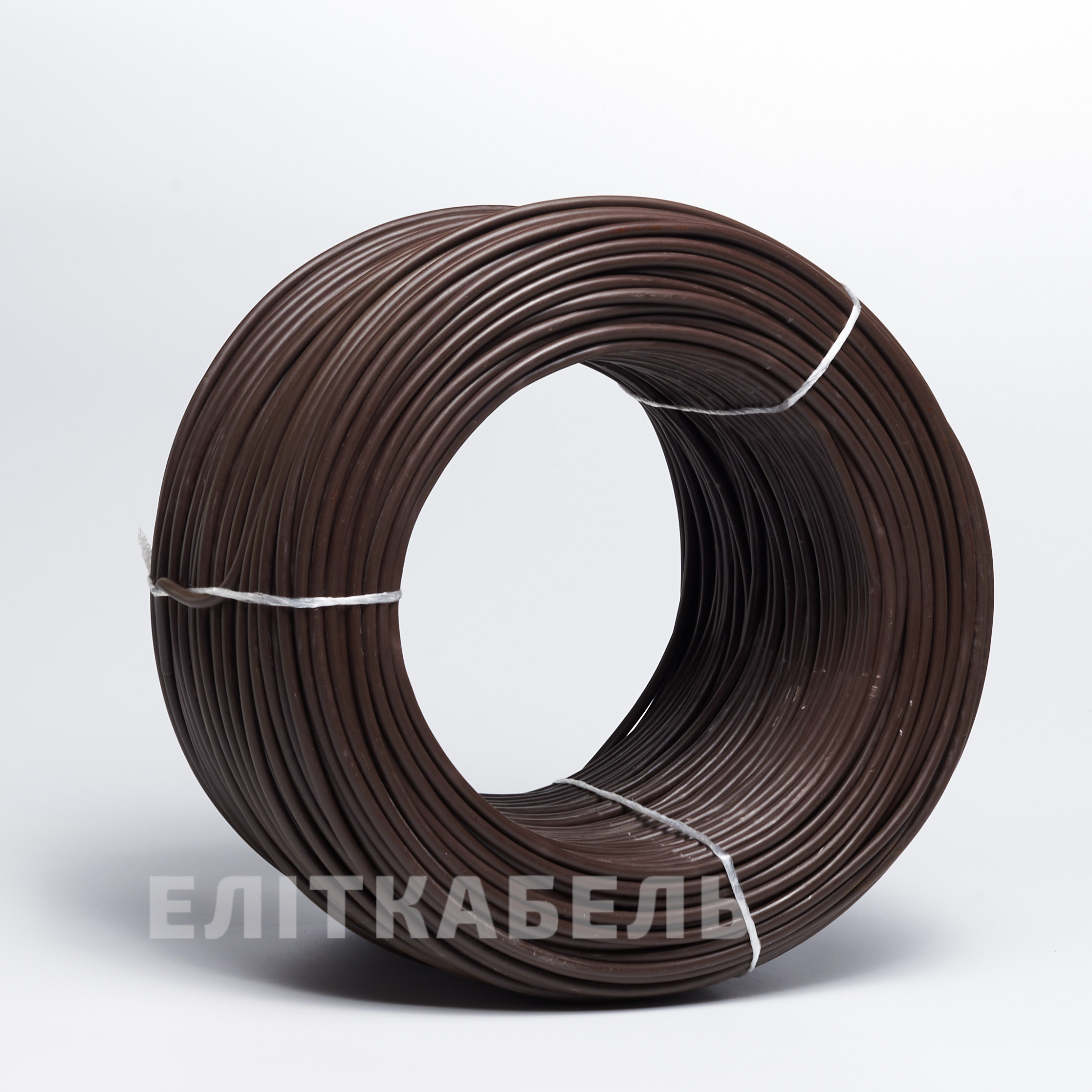

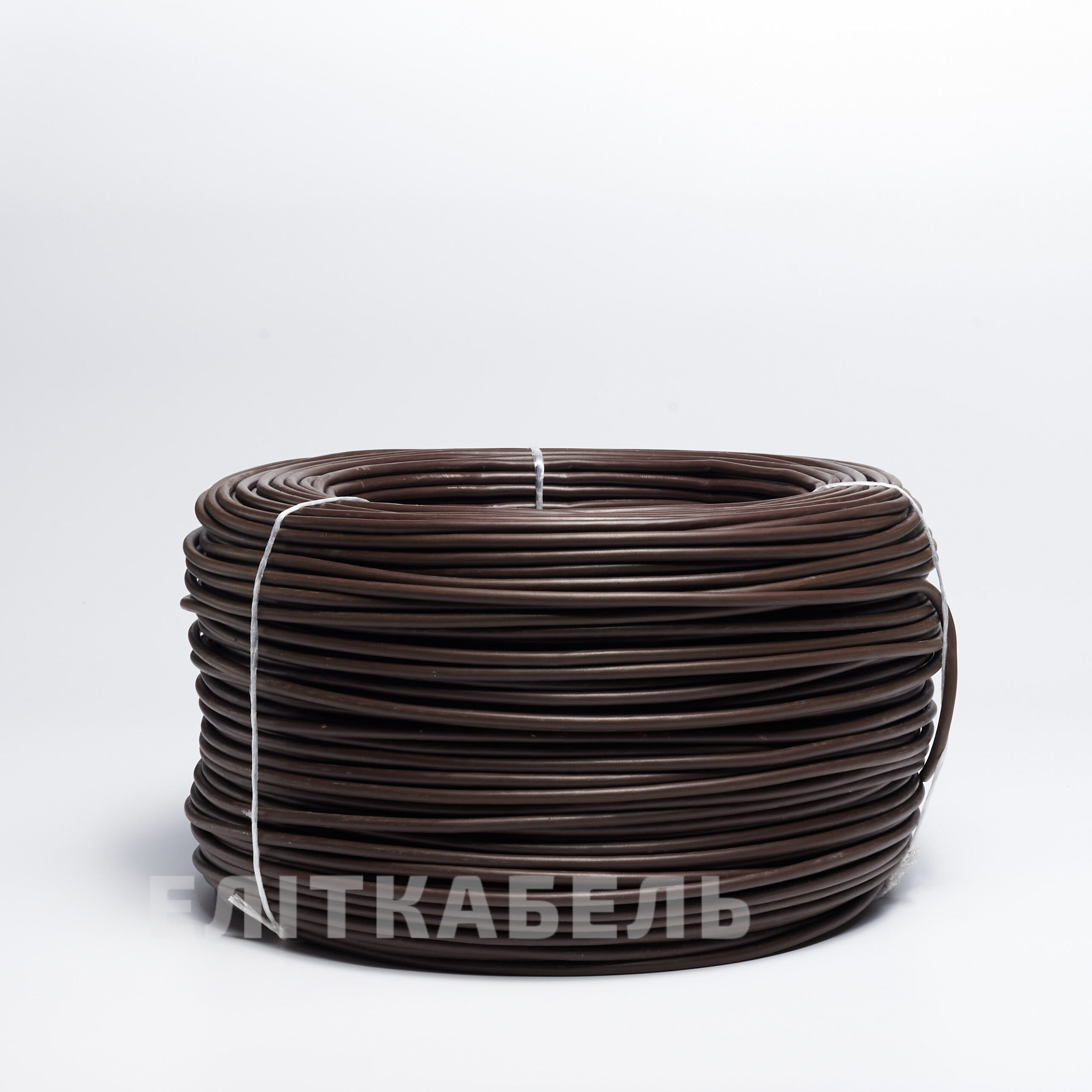

ПВ-3
| Кількість ізольованих струмопровідних жил, шт.. | 1 |
| Матеріал струмопровідної жили | Мідь (CU) не менше 99,90% |
| Номінальна змінна напруга кВ частотою 50 Гц | 0,45/0,75 частотою до 400 Гц або при постійній напрузі до 1000 В. |
| Номінальний перетин жил, мм2 | 0,5; 0,75; 1,0;1,5; 2,5; 4,0; 6,0 – 70,0 |

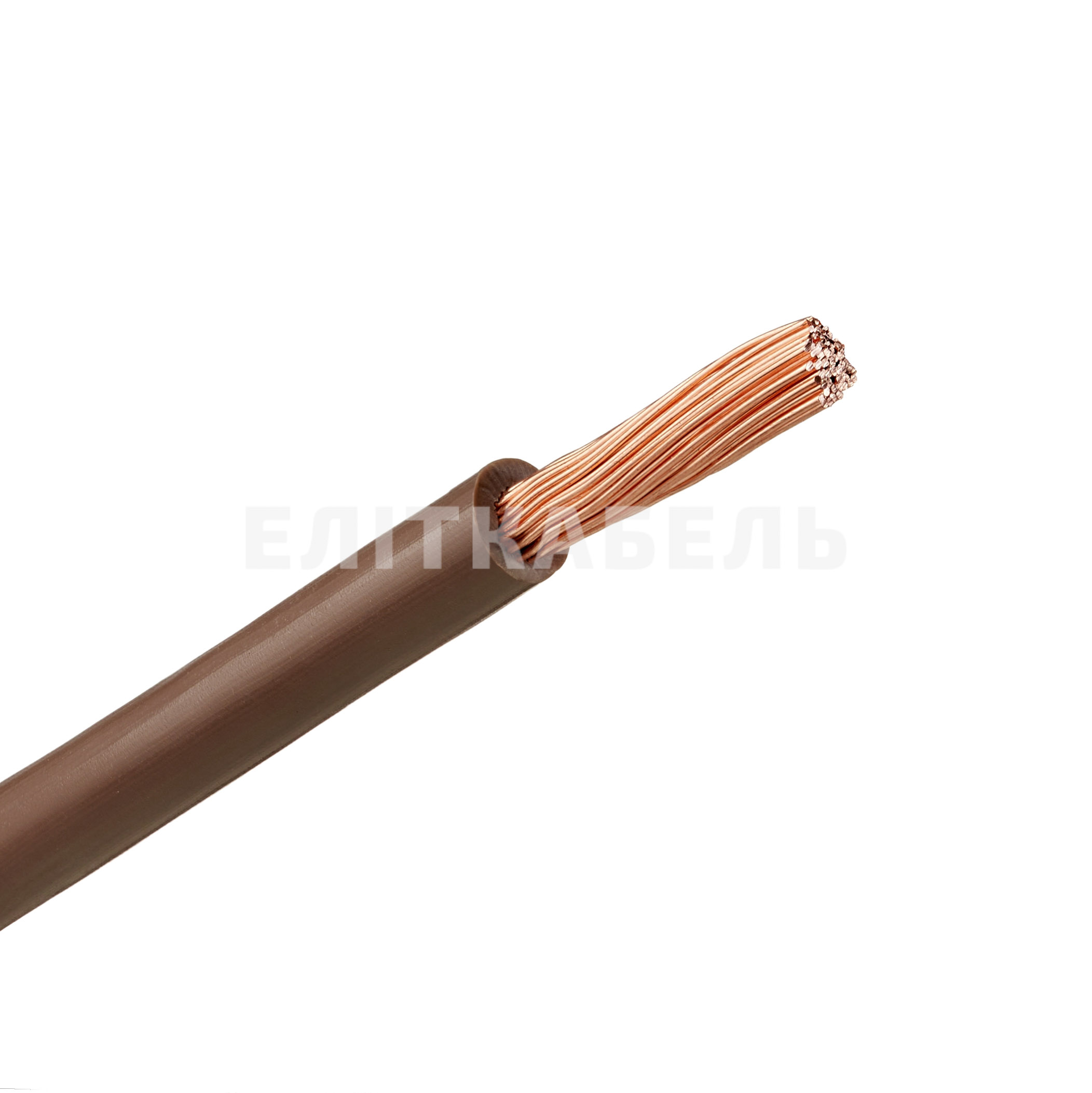

| Конструкція ПВ – 3 | Ø круглої форми;
Ø струмопровідна жила –багатодротова, скручена між собою мідна жила та покрита ізоляцією, жили круглої форми; Ø ізоляція – полівінілхлорид ний пластикат (ПВХ). Ізоляція проводу має розпізнавальне забарвлення синє, жовте, жовто-зелене, коричневе, червоне або чорне; Примітка. ü підбір січення проводу необхідно здійснювати з врахуванням потужності навантаження обладнання, що підключається. Розрахунковий струму (розрахункове значення струму) не повинен призводити до перегрівання проводу. |
| Монтаж | Відповідно до конструктивних характеристик провід ПВ – 3 можна прокладати наступними способами:
Ø по площинах, стінах та будівельних пустотах будівель та споруд; Ø по несучих кабельних конструкціях (короба, лотки, труби); Ø прихований монтаж кабелю в штробах та борознах прокладених в штукатурці (тиньку) споруд та будівель; Ø прокладка у землі не допустима; Ø при монтажі проводу ПВ – 3 температура навколишнього середовища повинна бути не менше −15 °C. |
| Експлуатація | Ø максимальна температура струмонесучої, частини при якій допустима експлуатація проводу, становить +70 °С.
Ø робочий діапазон температур – від +70 до -50 ° С; Ø мінімальний радіус вигину проводу повинен бути не менше 5 його діаметрів; Ø стійкий до впливу цвілевих грибків; Ø тривалість експлуатації – не менше 15 років ; Ø здатен витримувати багаторазові згини та переміщення. |
| Сфера застосування | ПВ – 3 застосовуються для підключення електричних установок до джерела живлення при стаціонарному прокладанні в освітлювальних і силових мережах, для підключення електрообладнання, машин, механізмів і верстатів номінальна напруга яких сягає до 750В частотою до 400 Гц або постійна – до 1000 В. |
